Capteur d'archives
dbk-4/Empf/CD/O/M18/ K3K1
Téléchargements
Le contenu des pages des catalogues en ligne
Documentation
Données CAD
Agréments et certificats
-
1 x pnp
cylindrique M18
contrôle de double feuille
papier de 20 à 1.200 g/m2, feuilles métallisées et films
jusqu’à 0,4 mm d’épaisseur, feuilles autocollantes,
tôles jusqu’à 0,3 mm, cartons finement ondulés
jusqu’à 0,4 mm d’épaisseur, feuilles autocollantes,
tôles jusqu’à 0,3 mm, cartons finement ondulés
récepteur pour contrôle ultrasonique de double feuille
câble de raccord plus long
câble de raccord plus long
Données techniques - Mécanique
40 mm ± 3 mm
± 45° par rapport à la perpendiculaire à la feuille
Spécial ultrason
mode de pulsation avec évaluation d'amplitude
400 kHz
7 mm devant émetteur et récepteur

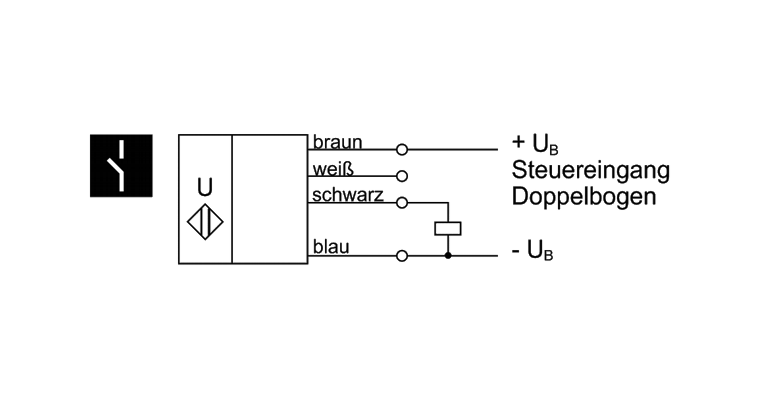

Données électriques
20-30 V CC, protégée contre les inversions de polarité
± 10 %
≤ 35 mA
câble PVC de 3 m, 4 x 0,34 mm2
câble PVC de 1,2 m avec connecteur 2 pôles IP 20
Sorties
sortie double feuille
pnp : Imax = 500 mA (UB-2V)
NF, anti-court-circuit
pnp : Imax = 500 mA (UB-2V)
NF, anti-court-circuit
6,5 ms en mode piloté, 24,5 ms en mode continu
Entrées
contrôle de sortie
temps de réponse
40 ms, resp. état bloqué jusqu’à la prochaine activation en mode piloté, 160 ms en mode continu
contrôle
Si l'entrée de contrôle est reliée à +UB ou -UB (UE < 0,1 x UB ou UE > 0,9 x UB), le cdf est désactivé, l'état de la sortie de commutation est fixe. Si l'entrée de contrôle est libérée (0,3 x UB < UE < 0,7 x UB (IE ≤ 100 µs) ou ouverte), le cdf commence le mesurage avec un temps de réaction de 6,6 ms (mode de déclenchement).
Si le cdf n'est pas à nouveau désactivé, il continue à mesurer en permanence (mode continu) avec un temps de réaction de 6,5 ms. Après 500 ms, le temps de réaction passe à 24,5 ms et reste à ce niveau.
Si le cdf n'est pas à nouveau désactivé, il continue à mesurer en permanence (mode continu) avec un temps de réaction de 6,5 ms. Après 500 ms, le temps de réaction passe à 24,5 ms et reste à ce niveau.
Boîtier
corps en laiton, nickelé, pièces en matière plastique PBT
mousse de polyuréthane, résine époxy chargée verre
IP 65
+5° C à +60° C
-40° C à +85° C
190 g
15 Nm
autre longueur de câble
Équipement/Particularités
pas nécessaire
pas nécessaire
1 x Duo-LED; verte : alimentation / rouge : double feuille
récepteur pour contrôle ultrasonique de double feuille
câble de raccord plus long
câble de raccord plus long
