Capteur d'archives
dbk-4/Empf/CDD/O /QP

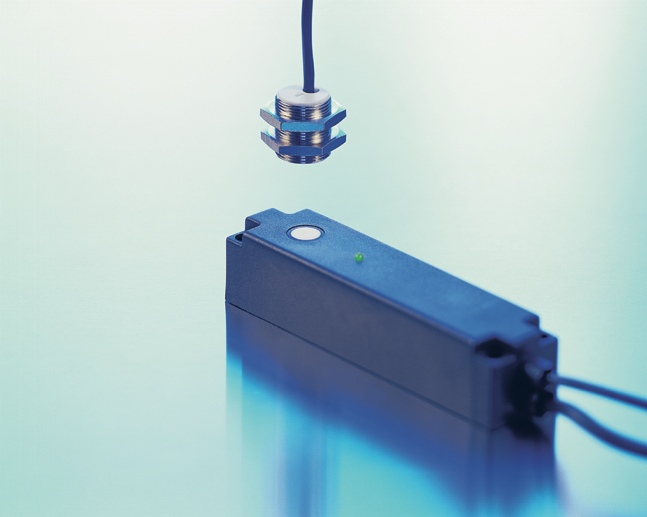

Image du capteur
Dessin à l’échelle
Liste de surveillance 0

Téléchargements

Le contenu des pages des catalogues en ligne

Télécharger capteur en PDF

Documentation

Notice D'utilisation

Données CAD

SAT STEP IGS IPT PDF
Veuillez nous contacter
  • 2 x pnp 2 x pnp
en forme de parallélépipède rectangle
contrôle de double feuille
papier de 20 à 1.200 g/m2, feuilles métallisées et films
jusqu’à 0,4 mm d’épaisseur, feuilles autocollantes,
tôles jusqu’à 0,3 mm, cartons finement ondulés
récepteur pour contrôle ultrasonique de double feuille
en forme de parallélépipède rectangle
transducteur latéral

Données techniques - Mécanique

40 mm ± 3 mm
± 45° par rapport à la perpendiculaire à la feuille

Spécial ultrason

mode de pulsation avec évaluation d'amplitude
400 kHz
7 mm devant émetteur et récepteur

Données électriques

20-30 V CC, protégée contre les inversions de polarité
± 10 %
≤ 45 mA
câble PVC de 2 m, 5 x 0,25 mm2
câble PVC de 1,2 m avec connecteur 2 pôles IP 20

Sorties

sortie double feuille
pnp : Imax = 500 mA (UB-2V)
NF, anti-court-circuit
sortie feuille manquante
pnp : Imax = 500 mA (UB-2V)
NF, anti-court-circuit
2,5 ms bzw. 6,5 ms en mode continu

Entrées

contrôle de sortie

temps de réponse

10 ms en mode continu

contrôle

seulement en mode continu :
Le cdf mesure en permanence. Si l'entrée de contrôle n'est pas raccordée ou si cette dernière est reliée à -UB (UE < 5 V DC), le temps de réaction est de 2,5 ms.
Si l'entrée de contrôle est reliée à +UB (UE > 9 V DC ), le temps de réaction est de 6,5 ms.

Boîtier

corps en laiton, nickelé, pièces en matière plastique PBT
mousse de polyuréthane, résine époxy chargée verre
IP 65
+5° C à +60° C
-40° C à +85° C
130 g
15 Nm

Équipement/Particularités

pas nécessaire
pas nécessaire
1 x Duo-LED; verte : alimentation / rouge : double feuille / rouge clignotante : feuille manquante
récepteur pour contrôle ultrasonique de double feuille
en forme de parallélépipède rectangle
transducteur latéral
