esp-4/M12/3CDD/M18 E+S
Téléchargements
Le contenu des pages des catalogues en ligne
Documentation
Données CAD
Agréments et certificats
-
2 x pnp

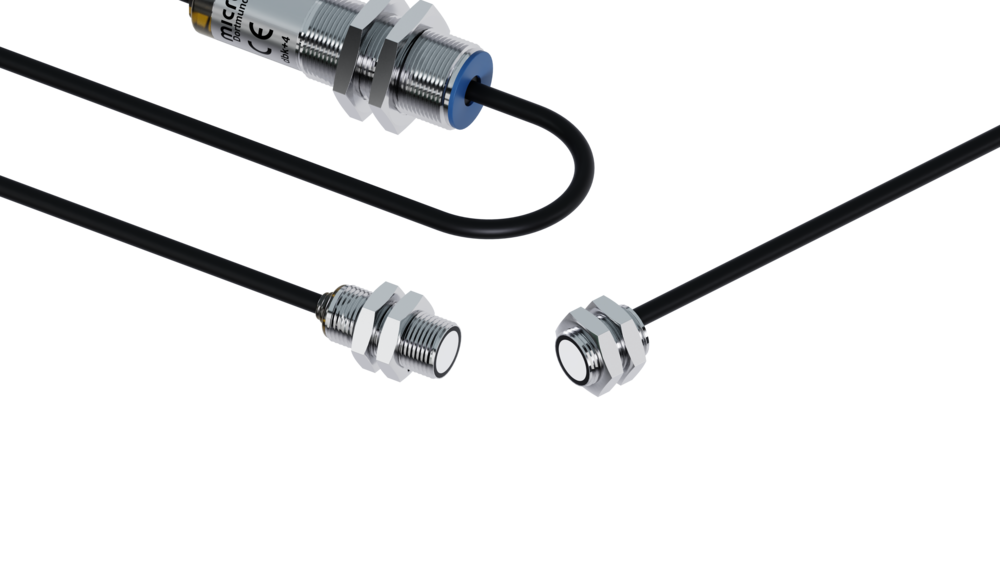

cylindrique M12 avec transducteur ultrasonique externe
détection d’étiquettes/de jonctions
sheeting with weights of < 20 g/m2 up to >> 600 g/m2, metal-laminated sheets and films up to 0.6 mm thick, self-adhesive films, labels on backing material
transducteur ultrasonique externe
M12
M12
Données techniques - Mécanique
20 - 30 mm; optimal : 20 mm ± 3 mm
angle de montage recommandé : ± 15 ° (± 10 ° bis ± 45 °) de la normale au matériau
Spécial ultrason
mode de pulsation avec évaluation d'amplitude
500 kHz
5 mm devant émetteur et récepteur
Données électriques
20-30 V CC, protégée contre les inversions de polarité
± 10 %
≤ 50 mA
câble PUR de 2 m, 7 x 0,14 mm2
am Empfänger: 1,2 m PUR-Kabel, am Sender: 1 m PUR-Kabel, mit M8 Rundsteckverbinder; zum ausgelagerten Empfangswandler: 1,2 m PVC-Kabel
Sorties
sortie de commutation
étiquette/jonction reconnue
pnp : Imax = 200 mA (UB-2V)
NO/NF réglable, anti-court-circuit
étiquette/jonction reconnue
pnp : Imax = 200 mA (UB-2V)
NO/NF réglable, anti-court-circuit
sortie de commutation
rupture
pnp : Imax = 200 mA (UB-2V)
NO/NF réglable, anti-court-circuit
rupture
pnp : Imax = 200 mA (UB-2V)
NO/NF réglable, anti-court-circuit
< 300 µs
Entrées
contrôle de sortie
contrôle de sortie
contrôle de sortie
temps de réponse
jusqu’au prochain front en mode piloté, 2,5 ms en mode continu
contrôle
< -UB+18 V: 1 logique ; > -UB+13 V ou entrée de contrôle ouverte : 0 logique
Boîtier
corps en laiton, nickelé, pièces en matière plastique PBT, PA
mousse de polyuréthane, résine époxy chargée verre
IP 65
+5° C à +60° C
-40° C à +85° C
160 g
M18: 15 Nm, M12: 3 Nm
émetteur/récepteur seul
Équipement/Particularités
contrôle de sortie
Teach-in via l’entrée control
LCA-2 avec le LinkControl
LCA-2 avec le LinkControl
1 x Duo-LED; verte : alimentation / rouge : étiquette/jonction reconnue / rouge clignotante : rupture
transducteur ultrasonique externe
M12
M12
