Capteur d'archives
lcs-30/DD/HV/QP

Image du capteur
Zone de détection

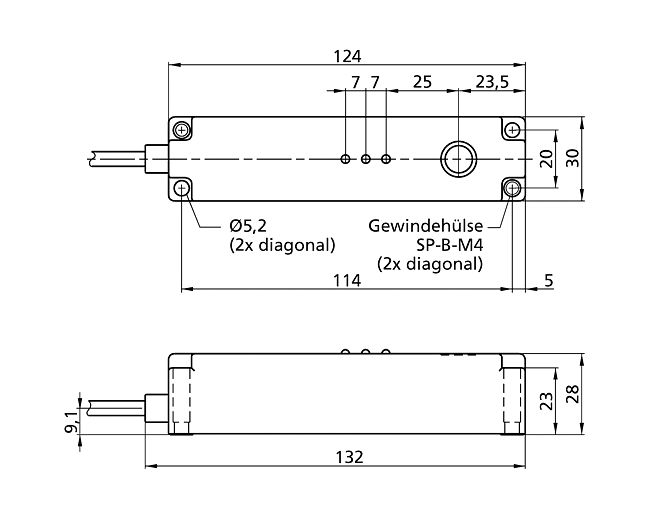

Dessin à l’échelle
Liste de surveillance 0

Téléchargements

Le contenu des pages des catalogues en ligne

Télécharger capteur en PDF

Agréments et certificats

EU-Déclaration de conformité
lcs-35/DD/QP
  • 2 x pnp 2 x pnp
  • 600 mm 600 mm
65 - 350 mm
en forme de parallélépipède rectangle
détecteur de proximité/mode réflexion
barrière à réflexion
mode fenêtre
capteur archive
boîtier plat
transducteur latéral

Spécial ultrason

temps de propagation de l'écho
400 kHz
60 mm
350 mm
600 mm
0,36 mm
± 0,15 %
± 1 % (compensation interne de la température)

Données électriques

12-30 V CC, protégée contre les inversions de polarité
± 10 %
≤ 70 mA
câble PUR de 2 m, 5 x 0,25 mm2

Sorties

sortie de commutation
pnp : Imax = 500 mA (UB-2V)
NO/NF réglable, anti-court-circuit
sortie de commutation
pnp : Imax = 500 mA (UB-2V)
NO/NF réglable, anti-court-circuit
5 mm
8 Hz
70 ms
< 300 ms

Entrées

entrée com. (broche 5)

Boîtier

PBT
mousse de polyuréthane, résine époxy chargée verre
IP 65
-25° C à +70° C
-40° C à +85° C
260 g

Équipement/Particularités

oui
non
LCA-2 avec LinkControl
non
non
2 x LED tricolores
capteur archive
boîtier plat
transducteur latéral

Accessoires

LCA-2
LCA-2 Koffer
