Capteur d'archives
zws-15/SI/CI/QS
Téléchargements
Le contenu des pages des catalogues en ligne
Documentation
Données CAD
Agréments et certificats
-
1 x analogique 4-20 mA
-
250 mm
20 - 250 mm
en forme de parallélépipède rectangle
mesures de distance analogiques
haute résistance chimique
boîtier en forme de petit parallélépipède rectangle
lobe ultrasonique étroit
boîtier en forme de petit parallélépipède rectangle
lobe ultrasonique étroit
Spécial ultrason
temps de propagation de l'écho
380 kHz
20 mm
150 mm
250 mm
0,056 mm
± 0,15 %
± 1 % (compensation interne de la température)
Données électriques
20-30 V CC, protégée contre les inversions de polarité
± 10 %
≤ 25 mA

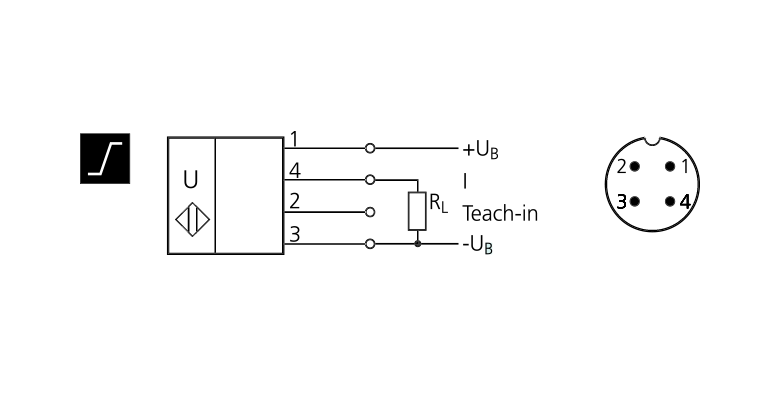

connecteur M8 x 4 pôles
Sorties
sortie analogique
courant : 4-20 mA
commutable croissant ou décroissant
courant : 4-20 mA
commutable croissant ou décroissant
50 ms
< 300 ms
Entrées
entrée com. (broche 5)
contrôle
synchronisation externe grâce à un signal rectangulaire avec modulation définie
Boîtier
Équipement/Particularités
oui
1 bouton poussoir
Teach-in via push-button
oui
non
1 x LED verte : alimentation, 1 x LED jaune : objet dans la fenêtre
haute résistance chimique
boîtier en forme de petit parallélépipède rectangle
lobe ultrasonique étroit
boîtier en forme de petit parallélépipède rectangle
lobe ultrasonique étroit
