Sensorbild - Matrix

panoramica

LCA-2 permette la comoda regolazione di molte gamme di sensori microsonic.

download sensor line as pdf

Caratteristiche speciali

  • Display digitale a tre cifre per la visualizzazione dei valori di distanza misurati in mm o cm
  • TeachBox con comando a quattro tasti per programmare i sensori senza PC
  • Funzione LinkCopy per copiare l'impostazione da un sensore ad un altro senza PC
  • Teach-in microsonic unico per tutti i sensori microsonic in modo che ciò che è semplice resti tale

Caratteristiche base

  • Pratico adattatore per programmare i sensori ultrasonici
  • Interfaccia USB per il collegamento a un PC
  • Connettore a T per inserire l'adattatore tra il cavo di collegamento e il sensore
  • Software LinkControl download gratuito della versione attuale da Internet
  • Compatibile verso il basso in modo da poter ancora programmare i sensori che si trovano sul campo da molto tempo
  • Sicuro per il futuro perché l'adattatore LinkControl supporterà anche le future generazioni di sensori

Descrizione

L’adattatore LinkControl LCA-2

è dotato di un’interfaccia USB per il collegamento ad un PC o ad un laptop.

Con il software LinkControl

si possono parametrizzare in ambiente Windows® i sensori ultrasonici della serie mic+, mic, pico+, lpc+, lcs+, lcs, ucs, pico+TF, crm+, hps+, pms, bks+, bks, dbk+, esp, esf.

Software LinkControl: maschera di inserimento

Gli attuali valori di misurazione

dei sensori ultrasuonici possono essere visualizzati graficamente nel software LinkControl. A tal fine sono disponibili 3 diversi grafici.

Software LinkControl: tracciatore valori di misurazione

La funzione LinkCopy

permette di scaricare i parametri dal sensore nell’adattatore LCA-2 e successivamente di caricare questi parametri in un altro sensore. In tal modo si possono copiare molto comodamente le impostazioni da un sensore all’altro.

Interfaccia USB per il collegamento a un PC

La programmazione offline all’interno di LinkCopy

In alcune gamme di sensori le impostazioni del sensore copiate in LCA-2 possono essere visualizzate direttamente sul display digitale ed essere editate prima di riscriverle in un sensore.

Per la funzione LinkCopy l’adattatore LinkControl non deve essere collegato ad un PC. LCA-2 legge i parametri dal sensore e li memorizza nella sua EEPROM. I dati rimangono quindi invariati anche dopo aver scollegato la tensione di alimentazione nell’adattatore LinkControl e possono essere utilizzati come archivio per l’impostazione del sensore.

LinkCopy: copia delle impostazioni del sensore

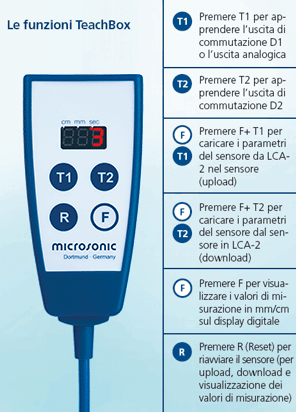

Con la TeachBox incorporata

è possibile impostare comodamente tutti i sensori ultrasonici che si autoapprendono tramite il pin 5 in corrispondenza della spina del sensore (serie mic, pico+, lpc+, lcs, esf). L’adattatore LinkControl LCA-2 viene inserito tra la linea di collegamento del sensore e il sensore; non è necessario un PC o un laptop. Durante la procedura Teach-in con l’ausilio dei due tasti T1 e T2 viene visualizzata sul display in secondi la durata della pressione del tasto.

La TeachBox

Which sensor families support LinkControl and LinkCopy?

Cylindrical Sensors


Link­Control Link­Copy
mic+ + +
mic + +
wms - -
crm+ + +
hps+ + +
pico+TF + +
pico+ + +
pico+/F/A + -
lpc+ + -
nano - -
nero - -
Valid from version LinkControl (Rev. A)

Cubic Sensors


Link­Control Link­Copy
lcs + +
lcs+ + +
sks - -
ucs + +
zws - -

Special Sensors

bks + +
bks+ + +
dbk+ + -
esf + -
esp + -
ews - -
pms + +
  • lca2_1046x850.jpg
    Get the current LinkControl software! Version 8.1
    This version supplies our new sensors: pms, pico+, pico+TF, lcs+, dbk+, hps+, esp-4, esf-1/xx/yy/A and bks+. For an update we recommend to delete the existing LinkControl software under Windows beforehand.
    Download LinkControl Software 8.1.0.0
