    Sensoren zur Kollisions­vermeidung und Fallhöhen­­überwachung im Vorratsbunker

Ultraschallsensoren für die Landtechnik

Vom Feld bis ins Regal: microsonic Ultraschallsensoren überzeugen bei der Ernte auf dem Feld und auf Obstplantagen sowie bei der automatisierten Viehhaltung – in unterschiedlichen Anwendungsdisziplinen.

Unsere Ultraschallsensoren helfen Landwirten, exakt zu säen und zu pflanzen. Ihre Äcker und Plantagen mit höchster Genauigkeit zu düngen und danach präzise und sicher die Ernte einzufahren.

Auf dem Hof die Tiere automatisiert zu füttern und das Futter genau zu dosieren. Laufgänge in den Ställen automatisiert zu reinigen und für mehr Stallhygiene zu sorgen.

Die Robustheit und Unempfindlichkeit gegenüber Staub, Regen und Bodenkrumen machen unsere Ultraschallsensoren zu zuverlässigen Helfern in Landmaschinen. Ob es sich um die Profilerfassung des Ackerbodens bei hohen Geschwindigkeiten oder eine Füllstandsmessung im Bunker handelt, wir haben den richtigen Ultraschallsensor für Ihre Aufgabenstellung. Sprechen wir über Ihre Aufgabe.



T 0231-97 51 51 82
E

Für jede Landtechnik-Anwendung die passende Lösung

Arbeitsplattform: Spurführung

Die mic Ultraschallsensoren oder pico+ Ultraschallsensoren messen den seitlichen Abstand zu Weinreben oder Spalieren. Mit den gemessenen Abstandswerten passt die Steuerung die Spurführung der Arbeitsplattform automatisch an. So lassen sich Rebenreihen oder Spaliere gleichmäßig durchfahren.

Feldspritze: Höhenregulierung

Für die Höhenregulierung der Feldspritze messen mehrere wms Ultraschallsensoren oder mic Ultraschallsensoren kontinuierlich den Abstand zum Pflanzenbestand. Die Steuerung der Feldspritze gleicht mit den gemessenen Abstandswerten Unebenheiten des Bodens oder unterschiedliche Pflanzenhöhen aus. So können Pflanzenschutzmittel oder Düngemittel gleichmäßig auf dem Feld verteilt werden.

Das Ganzmetallgehäuse beider Sensorfamilien ist speziell für Außenanwendungen an landwirtschaftlichen Maschinen ausgelegt.

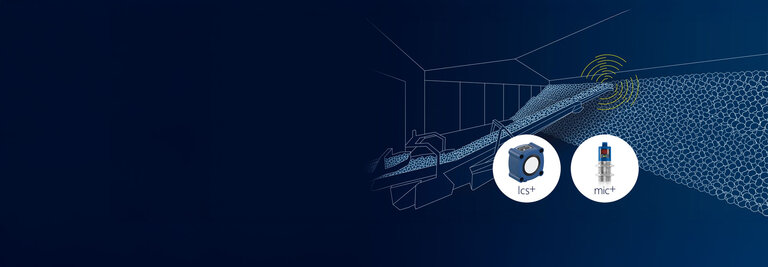

Förderband im Vorratsbunker: Fallhöhenüberwachung

Werden Feldfrüchte über ein Förderband in einen Bunker eingelagert, dürfen sie nicht aus zu großer Fallhöhe abgelegt werden. Um den Abstand zum Schüttkegel immer konstant zu halten, misst der lcs+ Ultraschallsensor oder der cube Ultraschallsensor permanent den Abstand zum Schüttkegel.

Die Steuerung erfasst den Abstandswert und regelt die Höhe des Förderbandes nach. So wird sichergestellt, dass die empfindlichen Feldfrüchte immer aus einer konstant niedrigen Fallhöhe eingelagert und nicht beschädigt werden.

Futterschieber: Abstandshaltung zum Gatter

Für eine automatische Fütterung von Kühen in der Landwirtschaft werden sogenannte Futterschieber eingesetzt. Sie versorgen die Tiere mit der benötigten Futtermenge und schieben das Futter, wenn nötig, auf.

mic Ultraschallsensoren oder lcs+ Ultraschallsensoren messen am Futterschieber den Abstand zum Gatter und zu den Tieren. Anhand der gemessenen Abstandswerte schiebt der Futterroboter die Futtermenge frisch auf.

Kartoffellegemaschine: Zählen der Saatkartoffeln

Die Kartoffellegemaschine legt die Saatkartoffeln in den Boden und formt anschließend Dämme. Die Maschine zählt mithilfe von pico+ Ultraschallsensoren die Saatkartoffeln. So wird sichergestellt, dass die Saat gleichmäßig verteilt wird.

Lagerhausfüller: Kollisionsvermeidung

Werden Feldfrüchte automatisiert über einen Lagerhausfüller in einen Bunker eingelagert, stellt dieser eine gleichmäßige Verteilung der Feldfrüchte sicher. Um eine Kollision mit den Wänden im Bunker zu vermeiden, messen mehrere lcs+ Ultraschallsensoren permanent den Abstand zu den Wänden. Alternativ können cube Ultraschallsensoren eingesetzt werden.

Die Steuerung erfasst die Abstandswerte und regelt die Ausrichtung des Lagerhausfüllers. So wird garantiert, dass die Feldfrüchte sicher eingelagert werden und der Lagerhausfüller nicht mit den Wänden kollidiert.

Reinigungsroboter im Kuhstall: Spurführung

Für eine automatische Reinigung von Kuhställen werden sogenannte Reinigungsroboter oder Entmistungsroboter eingesetzt. Sie reinigen die Laufgänge und den Spaltenboden.

crm+ Ultraschallsensoren messen am Reinigungsroboter den Abstand zum Gatter und zu den Tieren. Anhand der gemessenen Abstandswerte sorgt der Reinigungsroboter zuverlässig für Stallhygiene.

Rübenernter: Abtastung der Bodenkontur

Bei der Ernte von Feldfrüchten wird die Bodenkontur abgetastet. Bei einem Rübenroder wird das Blattwerk der Rübe entfernt, bevor sie aus dem Boden gezogen wird. Die Bodenkontur wird erfasst, um das Schneidwerk des Rübenroders optimal auszurichten. Dazu erfassen mehrere mic Ultraschallsensoren or wms Ultraschallsensoren permanent den Abstand zum Boden. Die Steuerung erfasst die Abstandswerte und regelt die Höhe der Schneidmesser nach. Auf diese Weise wird sichergestellt, dass nur ein möglichst geringer Teil der Rüben abgeschnitten wird.

Rübenroder: Füllstandsmessung im Ladebunker

Während der Ernte können mehrere mic Ultraschallsensoren oder lcs+ Ultraschallsensoren in Erntemaschinen wie z.B. in Rübenerntern eingesetzt werden, um den Füllstand im Ladebunker für die Feldfrüchte zu messen. Dies ermöglicht eine effiziente Erntelogistik und vermeidet Unterbrechungen durch Überfüllung der Landmaschine im Ernteprozess.

Rundballenpresse: Folienüberwachung

Die Folienrissüberwachung lässt sich mit allen Ultraschallsensoren mit Schaltausgang realisieren. Bei beengten Einbauverhältnissen empfiehlt sich der Einsatz von pico+ Ultraschallsensoren oder nano Ultraschallsensoren .

Soll zusätzlich der Durchmesser der Folienrolle überwacht werden, kann ein Ultraschallsensor mit Analogausgang eingesetzt werden.

Sämaschine: Füllstandskontrolle Saatgut

Ultraschallsensoren bieten eine zuverlässige Möglichkeit, den Füllstand in Sämaschinen zu überwachen. Die Sensoren erfassen kontaktlos Füllstände von wenigen Millimetern bis zu 3 Metern.

Es stehen mic Ultraschallsensoren oder pico+ Ultraschallsensoren mit ein oder zwei Schaltausgängen für eine Min-/Max-Regelung oder mit Analogausgang 0 – 10 V und 4 – 20 mA für die kontinuierliche Füllstandsüberwachung zur Auswahl. Dies erlaubt eine gleichmäßige und präzise Dosierung des Saatgutes.

Spritze: Baum- und Spaliererkennung

Für die Erkennung der Sprühbereiche erfassen mehrere cube Ultraschallsensoren oder mic Ultraschallsensoren kontinuierlich die Baumreihen oder Spaliere. So können über die Steuerung automatisiert Sprühbereiche hinzugefügt oder entfernt werden. Dies minimiert den Einsatz von Pflanzenschutzmitteln und stellt eine gleichmäßige Verteilung sicher.

Traubenvollernter: Spurführung

Für die Spurführung des Traubenvollernters messen zwei mic Ultraschallsensoren oder pico+ Ultraschallsensoren kontinuierlich den Abstand zu den Rebenreihen oder Spalieren. Die Steuerung der Erntemaschine passt mit den gemessenen Abstandswerten die Spurführung automatisch an. So können die Rebenreihen oder Spaliere gleichmäßig durchfahren werden.
