esf-1 Ultraschall-Spleiß- und Etikettensensoren

Sensor matrix Standardprogramm

Überblick

Der Gabelsensor esf-1 erfasst Etiketten auch bei hohen Etikettiergeschwindigkeiten sicher.

Datenblatt Sensorfamilie

Highlights

  • 3 Teach-in-Methoden für die Abtastung von Etiketten auch außerhalb des Standards
  • Ansprechverzug < 300 μs: für den Einsatz bei hohen Bahngeschwindigkeiten
  • Gehäuse in Gabelform mit sehr kompakten Abmessungen
  • QuickTeachvereinfachter Teach-in-Vorgang
  • IO-Link-Schnittstelle zur Unterstützung des neuen Industriestandards
  • Smart Sensor Profile mehr Transparenz zwischen IO-Link Devices
  • Smart Sonic FunctionRezeptverwaltung über IO-Link
  • UL gelistet nach kanadischen und US-amerikanischen Sicherheitsstandards

Basics

  • Etikettensensor und Spleißsensor als Gabelsensor
  • 2 Schaltausgänge zur Etiketten-/ Spleißerkennung und Bahnrissüberwachung
  • 3 LEDs und 1 Taster auf der Oberseite des Gehäuses
  • Teach-in wahlweise über Taster oder Pin 5
  • LinkControl als optionale Hilfe für die Installation und Inbetriebnahme

Beschreibung

Das Funktionsprinzip

Die Etiketten werden durch die Gabel geführt. Ein Ultraschall-Sender im unteren Gabelschenkel strahlt mit einer schnellen Impulsfolge gegen das Trägermaterial. Die Schallimpulse versetzen das Trägermaterial in Schwingungen, so dass auf der gegenüberliegenden Seite eine stark abgeschwächte Schallwelle abgestrahlt wird. Der Empfänger im oberen Gabelschenkel empfängt diese Schallwelle.

Das Trägermaterial liefert einen anderen Signalpegel als das Etikett. Diesen Signalunterschied wertet der esf-1 aus. Die Signalunterschiede zwischen Trägermaterial und Etikett können sehr gering sein. Um eine sichere Unterscheidung zu gewährleisten, muss der esf-1 auf das Etikett eingelernt werden.

Trägermaterial mit Etikett liefert einen abgeschwächten Signalpegel.

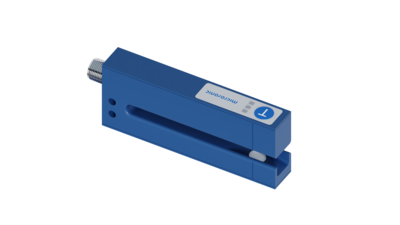

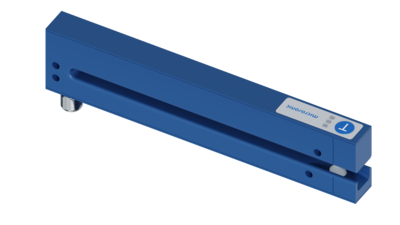

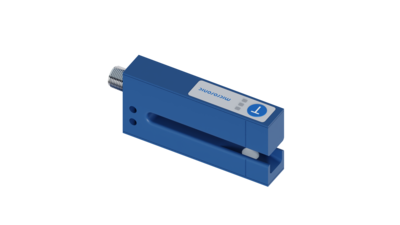

Der Etikettensensor und Spleißsensor esf-1

ist in drei Gabeltiefen verfügbar. Der Sensor tastet hochtransparente, reflektierende Materialien, sowie metallisierte Etiketten und Etiketten beliebiger Farbe sicher ab. In Abhängigkeit von der erforderlichen Schallleistung stellt sich die Messzykluszeit automatisch ein. Bei dünnen Etiketten und Trägermaterialien arbeitet der esf-1 in seiner maximalen Geschwindigkeit und einem Ansprechverzug von < 300 μs.

Um auch spezielle Etiketten, zum Beispiel Etiketten mit Stanzungen oder Perforationen, abtasten zu können, stehen drei unterschiedliche Teach-in-Methoden zur Verfügung.

A) Trägermaterial und Etikett dynamisch einlernen

Während des Teach-in-Vorgangs wird das Trägermaterial mit Etiketten bei konstanter Geschwindigkeit durch die Gabel geführt.
Der esf-1 Etikettensensor lernt automatisch die Signalpegel für die Etiketten, sowie für die Lücken zwischen den Etiketten ein.
Dies ist der Standard-Teach-in für Etiketten.

esf-1 als Etikettensensor

B) Trägermaterial und Etiketten getrennt einlernen

Die Signalpegel für das Trägermaterial und die Etiketten können sehr nahe beieinander liegen. Um auch noch Etiketten mit sehr geringen Signalunterschieden abtasten zu können, werden die Signalpegel getrennt eingelernt: Erst wird das Trägermaterial und anschließend das Etikett auf dem Trägermaterial eingelernt. Die Schaltschwellen liegen dann zwischen diesen beiden Signalpegeln.

C) Nur Bahnmaterial einlernen

Bahnmaterial wird in der Regel von der Rolle verarbeitet. Dann befindet sich der zu detektierende Spleiß unzugänglich irgendwo in dieser Rolle. Hierfür steht eine separate Teach-in-Methode zur Verfügung, bei der nur das Bahnmaterial eingelernt wird. Der esf-1 erkennt den Pegelunterschied zum Spleiß und setzt seinen Ausgang.

esf-1 als Spleißsensor

Der Teach-in-Vorgang

kann wahlweise über den Taster auf der Oberseite des Gehäuses oder über Pin 5 am Gerätestecker durchgeführt werden.

Bei QuickTeach

lernt der esf-1 das Material solange ein, wie die Taste gedrückt, bzw. Pin 5 angesteuert wird.

Mit LinkControl

kann der Etikettensensor und Spleißsensor esf-1 optional parametrisiert werden. Auch können die Messwerte grafisch dargestellt werden.

Die Etiketten werden durch die Gabel geführt. Der Etikettensensor esf-1 reagiert auf den Signalunterschied zwischen Trägermaterial und Etikett.

IO-Link

Die Ultraschall-Spleiß- und Etikettensensoren haben einen Push-Pull-Schaltausgang und unterstützen IO-Link in der Version 1.1.

Smart Sonic Function

Der Sensor hat die Zusatzfunktion Rezeptverwaltung über IO-Link integriert. Hierfür werden die unterschiedlichen Etiketten mit Trägermateial zunächst eingelernt und die Materialparameter in der Steuerung gespeichert. Wird nun das Etikett gewechselt, wählt der Bediener den Etikettentyp an der Steuerung aus. Diese schreibt die etikettenspezifischen Parameter zurück in den Sensor.
