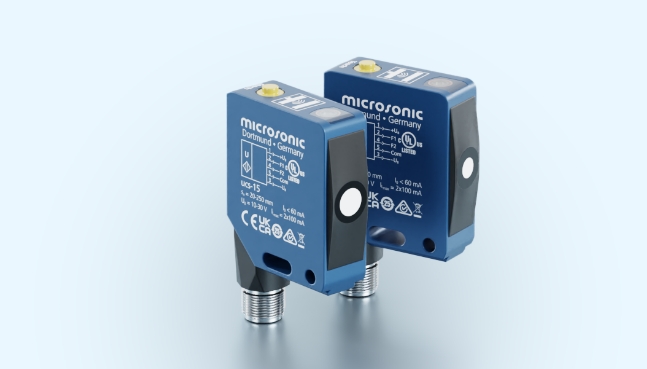

IO-Link im Detail

IO-Link: Der neue Standard unterhalb der Feldbusebene

Mit der IO-Link-Schnittstelle in unseren Ultraschallsensoren wurden die Voraussetzungen geschaffen, um eine lückenlose Kommunikation durch alle Ebenen der Systemarchitektur hindurch bis in den Sensor zu realisieren. Somit können Maschinen und Anlagen produktiver betrieben werden. IO-Link kann die Inbetriebnahme und Wartung einer Maschine oder Anlage enorm vereinfachen.

IO-Link im Detail

Nach dem Einschalten ist der Sensor immer im SIO-Modus (Standard-I/O-Modus) und verhält sich wie ein ganz normaler Ultraschall-Näherungsschalter mit Push-Pull-Ausgangsstufe.

Eine IO-Link-fähige Steuerung kann den Ultraschallsensor mit dem so genannten Wakeup-Signal in den Kommunikationsmode oder IO-Link-Modus versetzen. Jetzt kann die Steuerung Prozessdaten und Servicedaten mit dem Sensor austauschen.

Ein IO-Link-Master kann über einen oder mehrere Ein- und Ausgänge verfügen. An jedem E/A ist immer nur ein IO-Link-Gerät angeschlossen. Der Anschluss der Sensoren erfolgt über Standard-3-Leiter-Kabel. Diese ungeschirmte Leitung darf bis zu 20 m lang sein.

Dank der vollständigen Kompatibilität zum SIO-Modus (Standard-IO-Modus) ist auch ein gemischter Betrieb möglich: An einem Master können einige Sensoren im IO-Link und andere im SIO-Modus betrieben werden.

Die durchgängige Kommunikation erlaubt die Übertragung von Prozessdaten und Servicedaten zwischen Sensoren und der Steuerung.

Mit IO-Link ausgestattete Abfüllanlage

Ein IO-Link-System besteht aus IO-Link-Devices – meist Sensoren, Aktoren oder Kombinationen hieraus – sowie einem Standard-3-Leiter-Sensor-/-Aktorkabel und einem IO-Link-Master.

Die Vorteile von IO-Link:

  • Im IO-Link-Modus werden zyklisch die gemessenen Abstandswerte an den Master übermittelt; der IO-Link-Modus kann also einen Analogausgang kostengünstig ersetzen!
  • Nach einem Sensorausfall kann die Steuerung automatisch alle Einstellungen zurück in den neuen Sensor laden.
  • Verringerter Projektierungsaufwand durch standardisierte Integration von Devices in die Steuerung über herstellerunabhängige IODD-Beschreibungsdatei
  • Reduzierte Inbetriebnahmezeiten dank zentraler Daten- und Parameterhaltung in der Steuerung
  • Höhere Anlagenverfügbarkeit durch maximale Transparenz und anlagenweite Diagnose bis hinunter in das Device

Push-Pull-Ausgangsstufe ermöglicht Wechsel vom SIO-Mode in den IO-Link-Modus

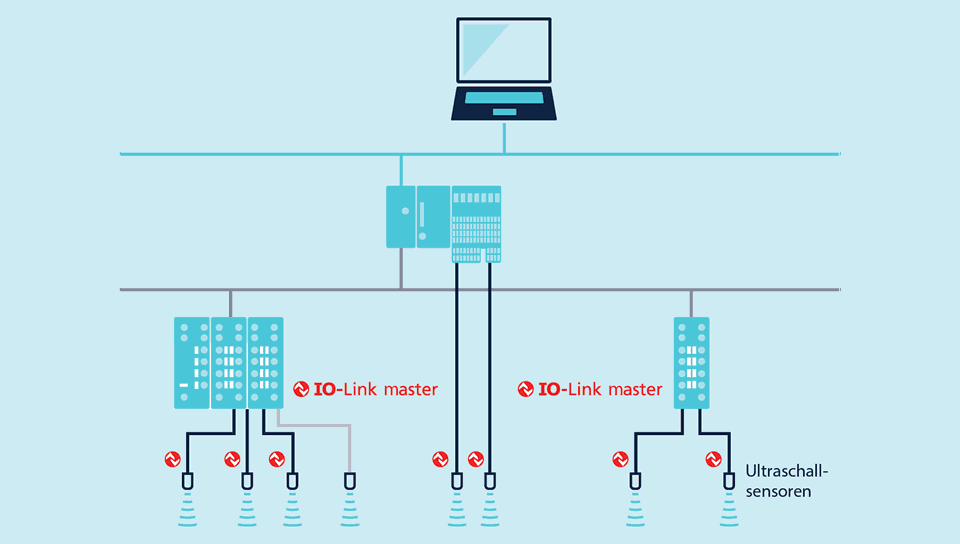

Beispiel der Systemarchitektur

Mehr Informationen über IO-Link finden Sie unter www.io-link.com.

bks+ Ultraschall-Bahnkantensensor

Mit dem Kantensensor lassen sich Bahnkanten von Folien, Papier und anderen schallundurchlässigen Materialien berührungslos erfassen.

IO-Link Spezifikation: 1.1
Smart Sensor Profile: nein
Prozessdaten: 16 Bit PDI
Port Typ: A (<200mA)
COM Mode: COM2 (38.400 bit/s)
Min. Zykluszeit: 4 ms

crm+ Ultraschallsensor

Der Widerstandsfähige - den Ultraschallwandler geschützt durch PEEK-Folie. Die crm+ stehen in fünf Tastweiten mit einem Push-Pull-Schaltausgang und IO-Link Schnittstelle zur Verfügung.

IO-Link Spezifikation: 1.1
Smart Sensor Profile (SSP): Digital Measuring Sensors
Prozessdaten: 32 Bit PDI, SSP FunctionClass 0x800A
Port Typ: A (<200mA)
COM Mode: COM2 (38.400 bit/s)

cube Ultraschallsensoren

cube Varianten: 1 Push-Pull-Schaltausgang oder 1 Push-Pull-Schaltausgang und Analogausgang umschaltbar auf 2. Schaltausgang.

IO-Link Spezifikation: 1.1
Smart Sensor Profile (SSP): Digital Measuring Sensors
Prozessdaten: 32 Bit PDI, SSP FunctionClass 0x800A
Port Typ: A (<200mA)
COM Mode: COM2 (38.400 bit/s)

esf-1 Ultraschall-Spleiß- und Etikettensensor

Der esf-1 Gabelsensor erfasst Etiketten auch bei hohen Etikettiergeschwindigkeiten sicher. Jetzt auch mit IO-Link Schnittstelle Version 1.1 und Smart Sensor Profile.

IO-Link Spezifikation: 1.1
Smart Sensor Profile (SSP): Digital measuring sensors
Prozessdaten: 32 Bit PDI, SSP FunctionClass 0x800A
Port Typ: A (<200mA)
COM Mode: COM2 (38.400 bit/s)
Min. Zykluszeit: 4 ms

lcs+ Ultraschallsensoren

Die lcs+ Ultraschallsensoren im kompakten quaderförmigen Gehäuse - mit Analog-/Schaltausgang + IO-Link.

IO-Link Spezifikation: 1.1
Smart Sensor Profile (SSP): Digital Measuring Sensors
Prozessdaten: 32 Bit PDI, SSP FunctionClass 0x800A
Port Typ: A (<200mA)
COM Mode: COM2 (38.400 bit/s)
Min. Zykluszeit:  43,2 ms (lcs+340/F/A); 60,8 ms (lcs+600/F/A)

lpc+ Ultraschallsensoren

lpc+ bestens ausgestattet: 2 Push-Pull-Schaltausgänge oder 1 Push-Pull-Schaltausgang mit Analogausgang in M18-Gewindehülse.

IO-Link Spezifikation: 1.1
Smart Sensor Profile (SSP): Digital Measuring Sensors
Prozessdaten: 32 Bit PDI, SSP FunctionClass 0x800A
Port Typ: A (<200mA)
COM Mode: COM2 (38.400 bit/s)

mic+ Ultraschallsensor

mic+ Sensoren stehen in fünf unterschiedlichen Tastweiten mit einem Push-Pull-Schaltausgang und IO-Link Schnittstelle zur Verfügung.

IO-Link Spezifikation: 1.1
Smart Sensor Profile (SSP): Digital Measuring Sensors
Prozessdaten: 32 Bit PDI, SSP FunctionClass 0x800A
Port Typ: A (<200mA)
COM Mode: COM2 (38.400 bit/s)

nano Ultraschallsensoren

Die nano Ultraschallsensoren in der M12-Gewindehülse sind mit 1 Push-Pull-Schaltausgang + IO-Link-Schnittstelle ausgestattet.

IO-Link Spezifikation: 1.1
Smart Sensor Profile (SSP): Digital Measuring Sensors
Prozessdaten: 32 Bit PDI, SSP FunctionClass 0x800A
Port Typ: A (<200mA)
COM Mode: COM2 (38.400 bit/s)
Min. Zykluszeit:  8 ms (nano-15/CF); 10 ms (nano-24/CF)

pico+ Ultraschallsensoren

Der Ultraschallsensor im M18 Gehäuse: 4 Reichweiten, 3 Ausgangssignale, 2 Gehäusevarianten und 1 IO-Link-Schnittstelle.

IO-Link Spezifikation: 1.1
Smart Sensor Profile (SSP): Digital Measuring Sensors
Prozessdaten: 32 Bit PDI, SSP FunctionClass 0x800A
Port Typ: A (<200mA)
COM Mode: COM2 (38.400 bit/s)

pico+TF Ultraschall-Füllstandssensoren

Der neue Ultraschall-Füllstandssensor im M22 Gehäuse: 4 Reichweiten, 2 Ausgangssignale und 1 IO-Link-Schnittstelle.

IO-Link Spezifikation: 1.0
Smart Sensor Profile: nein
Prozessdaten: 16 Bit PDI
Port Typ: A (<200mA)
COM Mode: COM2 (38.400 bit/s)

pms Ultraschallsensor

Der Ultraschallsensor mit seinem ausgeklügelten Sensorgehäuse richtet sich nach den Anforderungen des Hygienic Designs. Das Gehäuse ist aus Edelstahld und die Sensormembran ist PTFE-gekapselt. Die pms Sensoren sind mit einem Push-Pull-Schaltausgang und IO-Link-Schnittstelle verfügbar.

IO-Link Spezifikation: 1.1
Smart Sensor Profile (SSP): Digital Measuring Sensors
Prozessdaten: 32 Bit PDI, SSP FunctionClass 0x800A
Port Typ: A (<200mA)
COM Mode: COM2 (38.400 bit/s)

sks Ultraschallsensor

Der sks ist der kleinste, quaderförmige Ultraschallsensor von microsonic. sks-15/CF/A ist mit 1 Push-Pull-Schaltausgang und IO-Link ausgestattet.

IO-Link Spezifikation: 1.1
Smart Sensor Profile (SSP): Digital Measuring Sensors
Prozessdaten: 32 Bit PDI, SSP FunctionClass 0x800A
Port Typ: A (<200mA)
COM Mode: COM2 (38.400 bit/s)
Min. Zykluszeit: 8 ms
