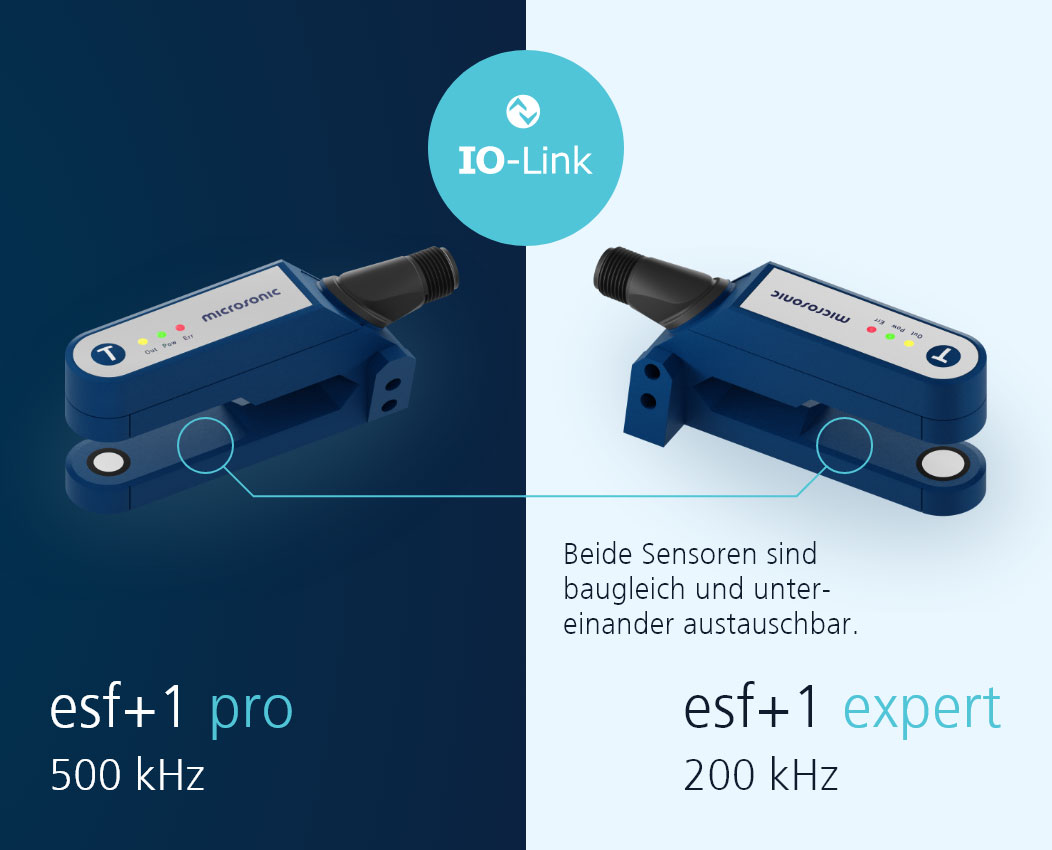

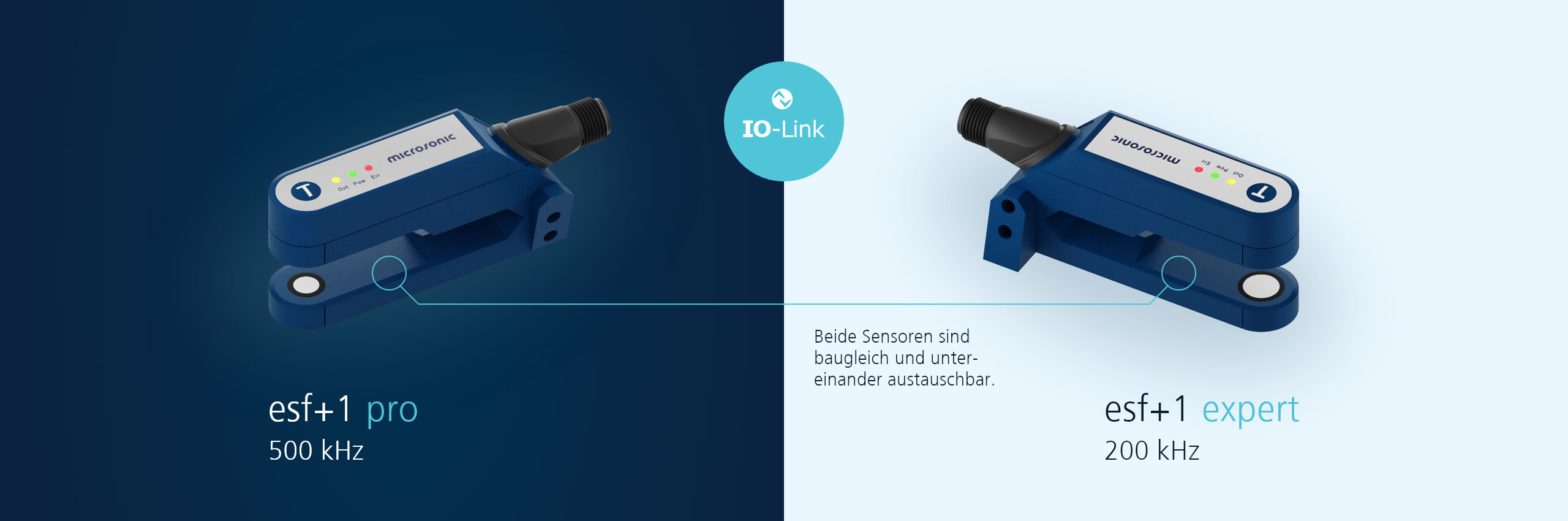

Die Expert- und Pro-Variante sind baugleich. Sie können einfach untereinander getauscht werden.
Der verwendete Spezialkunststoff hat metallähnliche Eigenschaften, ist leicht und gleichzeitig sehr robust.
Der esf+1 ist mit einem schwenkbaren M12-Stecker ausgestattet, damit kann die Anschlussleitung von hinten oder platzsparend von oben zum Sensor geführt werden.
Der asymmetrische Montageadapter lässt sich in 2 Orientierungen aufstecken und erlaubt somit eine optimale Positionierung links und rechts der Spendekante.
Das Einlernen des Etikettenmaterials ist mithilfe des Tasters ganz einfach.
Mit seinen planen Sensorflächen am Sender und Empfänger kommt er ohne Lochblenden und schwer zugängliche Nischen und Vertiefungen aus, in denen sich Verschmutzungen ansammeln könnten.
Die sehr flache Ausführung des unteren Gabelschenkels ermöglicht ein nahes Positionieren an der Spendekante.
tastet hochtransparente, reflektierende Materialien sowie metallisierte Etiketten und Etiketten beliebiger Farbe sicher ab. Bei dünnen Etiketten und Trägermaterialien arbeitet der esf+1 mit seiner maximalen Geschwindigkeit in einer Messzykluszeit von ≥ 150 μs.
Etiketten mit seinem Trägermaterial (z.B. Folie oder Papier) werden durch die Sensorgabel geführt. Ein Ultraschall-Sender im unteren Gabelschenkel strahlt mit einer schnellen Impulsfolge gegen das Trägermaterial. Die Schallimpulse versetzen das Trägermaterial in Schwingungen, sodass auf der gegenüberliegenden Seite eine stark abgeschwächte Schallwelle abgestrahlt wird. Der Empfänger im oberen Gabelschenkel empfängt diese Schallwelle.
Das Trägermaterial liefert einen anderen Signalpegel als das Etikett. Diesen Signalunterschied wertet der esf+1 Etikettensensor aus. Die Signalunterschiede zwischen Trägermaterial und Etikett können sehr gering sein. Um eine sichere Detektion zu gewährleisten, wird der Etikettensensor esf+1 auf das jeweilige Etikett und Trägermaterial eingelernt. Das erfolgt im Teach-in-Prozess.
Das Trägermaterial mit Etiketten wird bei konstanter Geschwindigkeit durch die Sensorgabel geführt. Der esf+1 erfasst automatisch die Signalpegel der Etiketten sowie der Lücken dazwischen. Diese Methode ist der Standard-Teach-in für Etiketten.
Das Bahnmaterial wird in der Regel von der Rolle abgewickelt, wobei der Spleiß unzugänglich irgendwo in dieser Rolle liegt. Für diesen Fall lernt der esf+1 als Spleißsensor nur das Bahnmaterial ein. Er erkennt anschließend den Pegelunterschied zur Spleißstelle und gibt ein Schaltsignal aus.
Der Teach-in-Vorgang kann wahlweise über den Taster auf der Oberseite des Gehäuses oder über Pin 5 am Gerätestecker durchgeführt werden.
Mit LinkControl kann der Etikettensensor und Spleißsensor esf+1 optional parametrisiert werden. Auch können die Messwerte grafisch dargestellt werden. Über den als Zubehör erhältlichen LinkControl-Adapter LCA-2 werden die esf+1 Sensoren mit dem PC verbunden.
Der esf+1 ist mit zwei Push-Pull-Schaltausgängen ausgestattet und unterstützt IO-Link in der Version 1.1.5.
Der Sensor verfügt über eine integrierte Rezeptverwaltung über IO-Link. Bis zu 20 verschiedene Etiketten mit Trägermaterial können eingelernt und die Materialparameter direkt im Sensor gespeichert werden. Zusätzlich lassen sich auch Materialparameter zur Spleißerkennung in der Rezeptverwaltung hinterlegen, sodass Materialübergänge zuverlässig erkannt und verarbeitet werden. Alle gespeicherten Einstellungen sind jederzeit abrufbar. Ein erneutes Einlernen der Materialien entfällt.
