esf+1/CFF/Exp

IO-Link

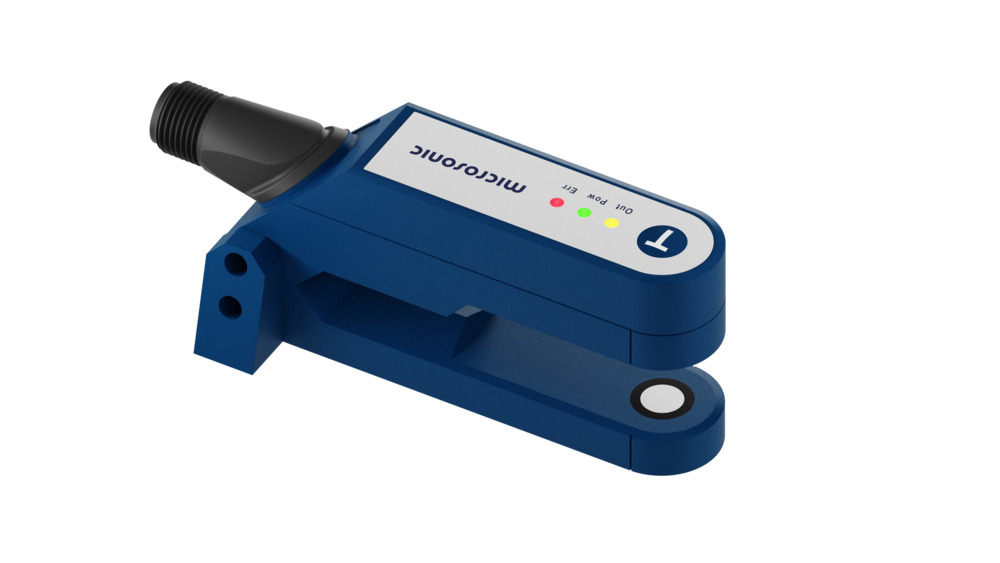

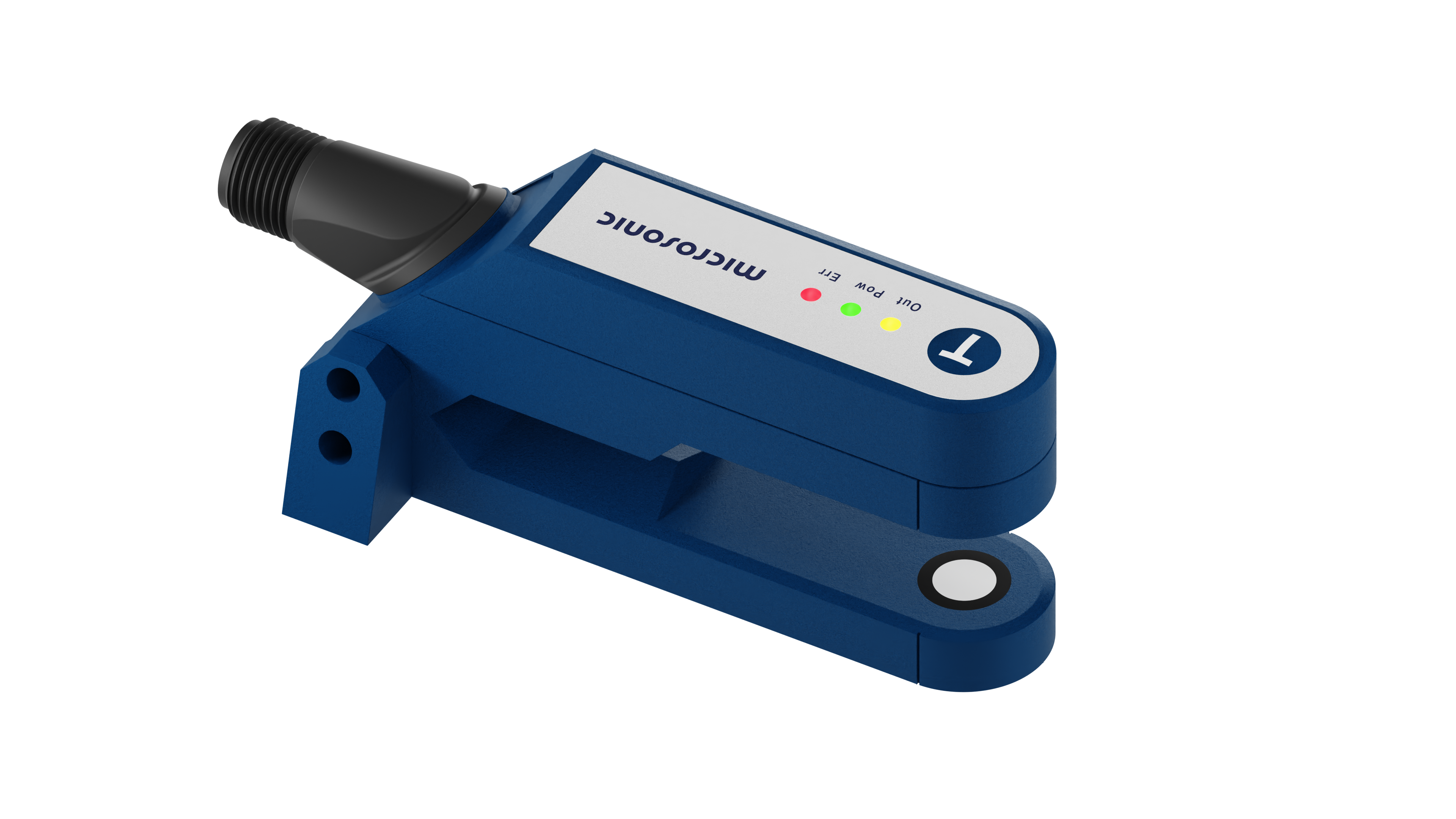

Sensorbild

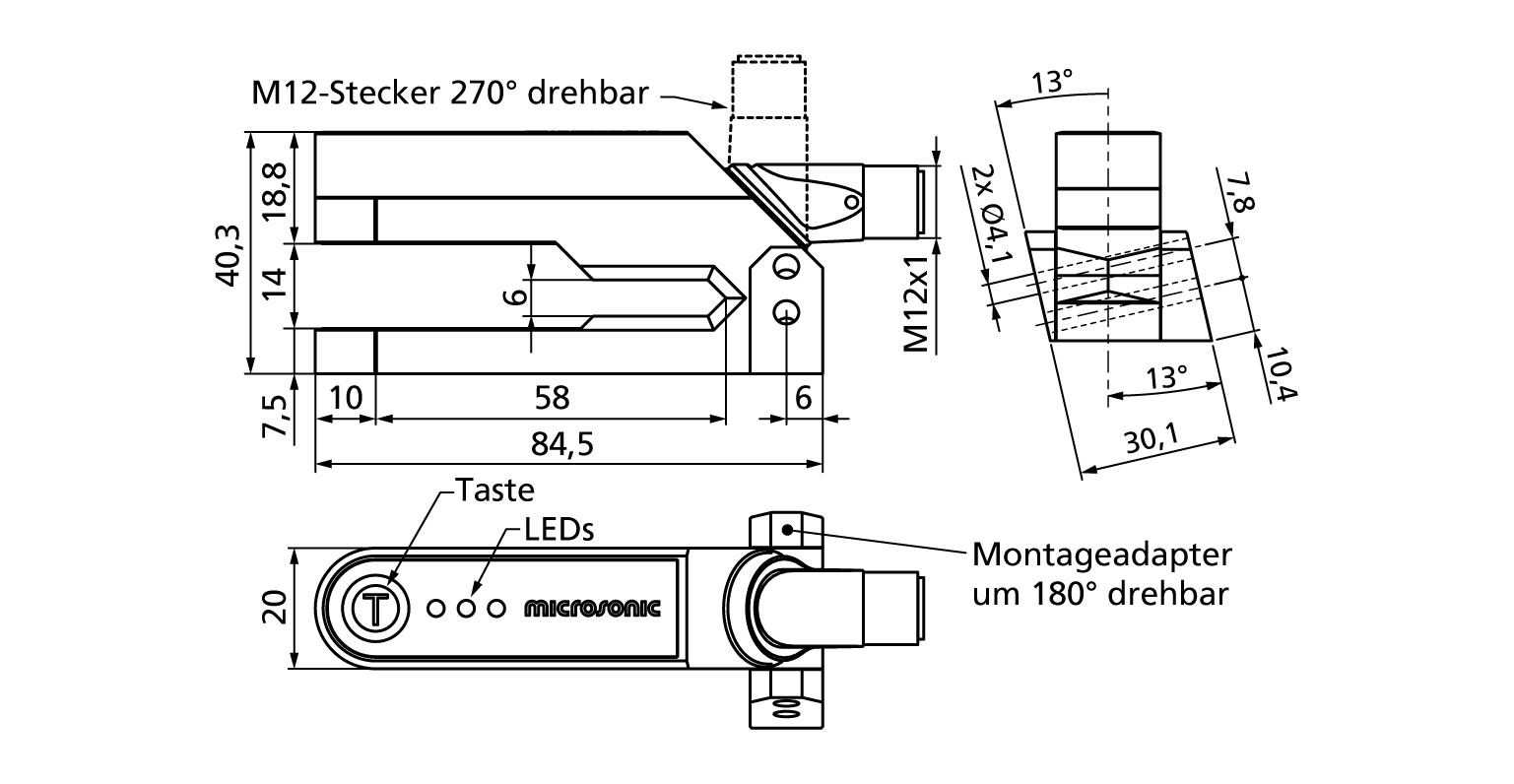

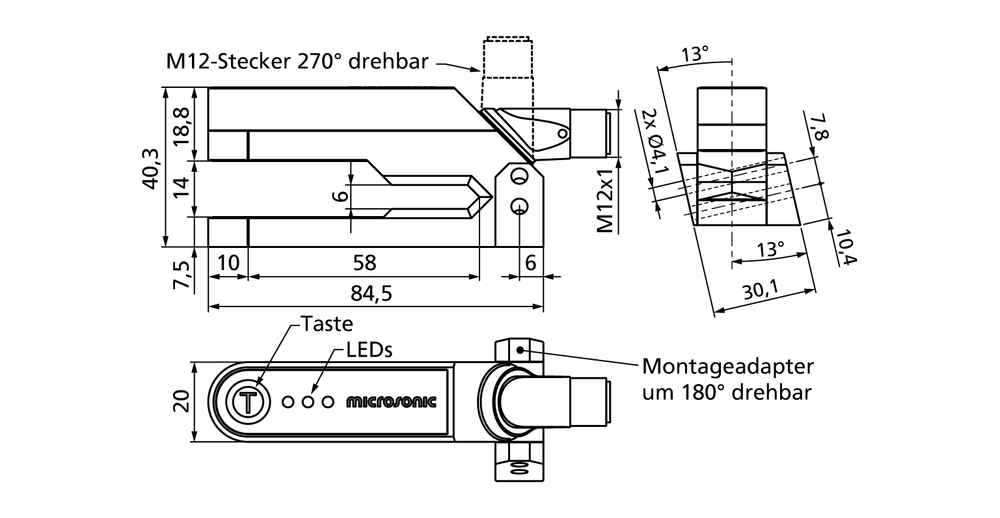

Maßzeichnung

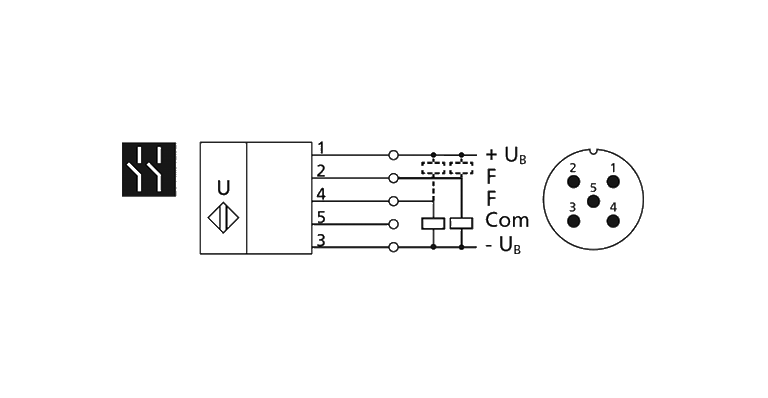

Anschlussbild
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

CAD Daten

STEP PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung

IO-Link

IODD-Library IO-Link Begleitblatt
  • 2 x Push-Pull 2 x Push-Pull
gabelförmig
IO-Link
Etiketten-/Spleißerkennung
Flacher Gabelschenkel
Montageadapter für 2 Einbaulagen
Schwenkbarer M12-Stecker
IO-Link
Rezeptverwaltung

Technische Daten - Mechanik

6 mm
68 mm

Ultraschall-spezifisch

Pulsbetrieb mit Amplitudenbewertung
200 kHz

Elektrische Daten

20 V bis 30 V DC, verpolfest
± 10 %
≤ 50 mA
5-poliger M12-Rundsteckverbinder

Ausgänge

Schaltausgang
Bahnriss
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
Etikett/Spleiß erkannt
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
≥ 425 µs
< 300 ms

Eingänge

Com-Eingang
Teach-in-Eingang

Gehäuse

PA-GF50
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
60 g

Ausstattung/Besonderheiten

1 Taster Com-Eingang
Teach-in über Taster
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
IO-Link
ja
1 x LED grün: Power, 1 x LED gelb: Output, 1 x LED rot: Error
Flacher Gabelschenkel
Montageadapter für 2 Einbaulagen
Schwenkbarer M12-Stecker
IO-Link
Rezeptverwaltung

IO-Link

esf+1/CFF/Exp
16956
ja
COM3 (230,4 kBaud)
600 µs
32 Bit PDI
Bit 0: Ausgangszustand Pin 4; Bit 1: Ausgangszustand Pin 2; Bit 2-7: Auswertung; Bit 8-15: Skala (Int. 8); Bit 16-31: Messwert (Int. 16)
SP Teach-in, Locator, Gerät zurücksetzen, Anwendung zurücksetzen, Werkseinstellungen, Back-to-box, Messwertaufzeichnung, Zählwerke zurücksetzen, Teach-in Sender/Empfänger Abstand, Diagnosedaten zurücksetzen
Ja
IODD Version 1.1.5

Zubehör

KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
LCA-2
LCA-2 Koffer
