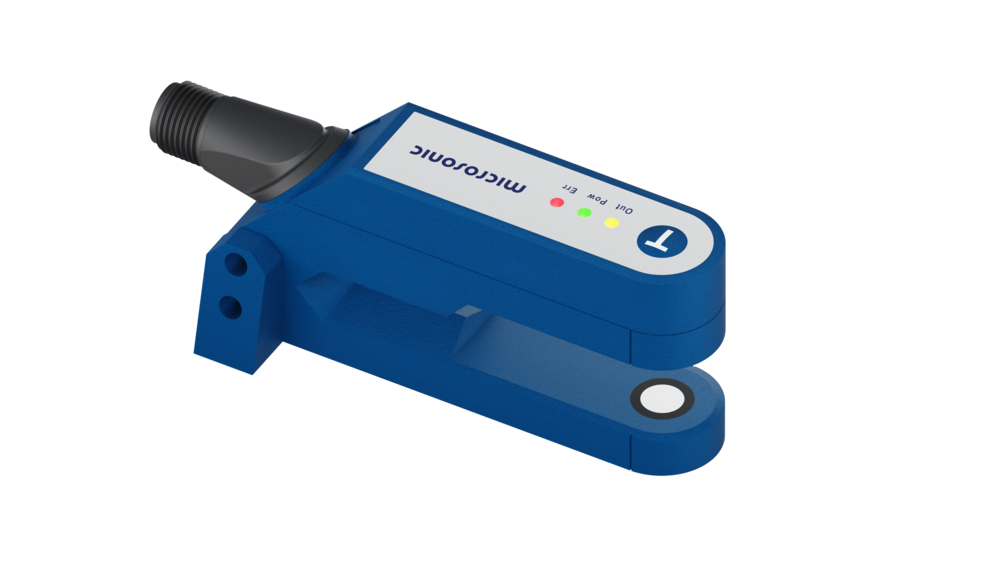

esf+1/CFF/Pro
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
IO-Link
-
2 x Push-Pull
gabelförmig
IO-Link
Etiketten-/Spleißerkennung
Etiketten-/Spleißerkennung
Flacher Gabelschenkel
Montageadapter für 2 Einbaulagen
Schwenkbarer M12-Stecker
IO-Link
Rezeptverwaltung
Messzykluszeit ≥ 150 µs bis 2 ms (materialabhängig)
Montageadapter für 2 Einbaulagen
Schwenkbarer M12-Stecker
IO-Link
Rezeptverwaltung
Messzykluszeit ≥ 150 µs bis 2 ms (materialabhängig)
Technische Daten - Mechanik
6 mm
68 mm
Ultraschall-spezifisch
Pulsbetrieb mit Amplitudenbewertung
500 kHz
Elektrische Daten
20 V bis 30 V DC, verpolfest
± 10 %
≤ 50 mA
5-poliger M12-Rundsteckverbinder
Ausgänge
Schaltausgang
Bahnriss
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
Bahnriss
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
Etikett/Spleiß erkannt
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
Etikett/Spleiß erkannt
Push-Pull, UB-1 V, -UB+1 V, Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
≥ 260 µs
< 300 ms
Eingänge
Com-Eingang
Teach-in-Eingang
Teach-in-Eingang
Gehäuse
PA-GF50
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
60 g
Ausstattung/Besonderheiten
1 Taster
Com-Eingang
Teach-in über Taster
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
IO-Link
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
IO-Link
ja
1 x LED grün: Power, 1 x LED gelb: Output, 1 x LED rot: Error
Flacher Gabelschenkel
Montageadapter für 2 Einbaulagen
Schwenkbarer M12-Stecker
IO-Link
Rezeptverwaltung
Messzykluszeit ≥ 150 µs bis 2 ms (materialabhängig)
Montageadapter für 2 Einbaulagen
Schwenkbarer M12-Stecker
IO-Link
Rezeptverwaltung
Messzykluszeit ≥ 150 µs bis 2 ms (materialabhängig)
IO-Link
esf+1/CFF/Pro
16955
ja
COM3 (230,4 kBaud)
600 µs
32 Bit PDI
Bit 0: Ausgangszustand Pin 4; Bit 1: Ausgangszustand Pin 2; Bit 2-7: Auswertung; Bit 8-15: Skala (Int. 8); Bit 16-31: Messwert (Int. 16)
SP Teach-in, Locator, Gerät zurücksetzen, Anwendung zurücksetzen, Werkseinstellungen, Back-to-box, Messwertaufzeichnung, Zählwerke zurücksetzen, Teach-in Sender/Empfänger Abstand, Diagnosedaten zurücksetzen
Ja
IODD Version 1.1.5
