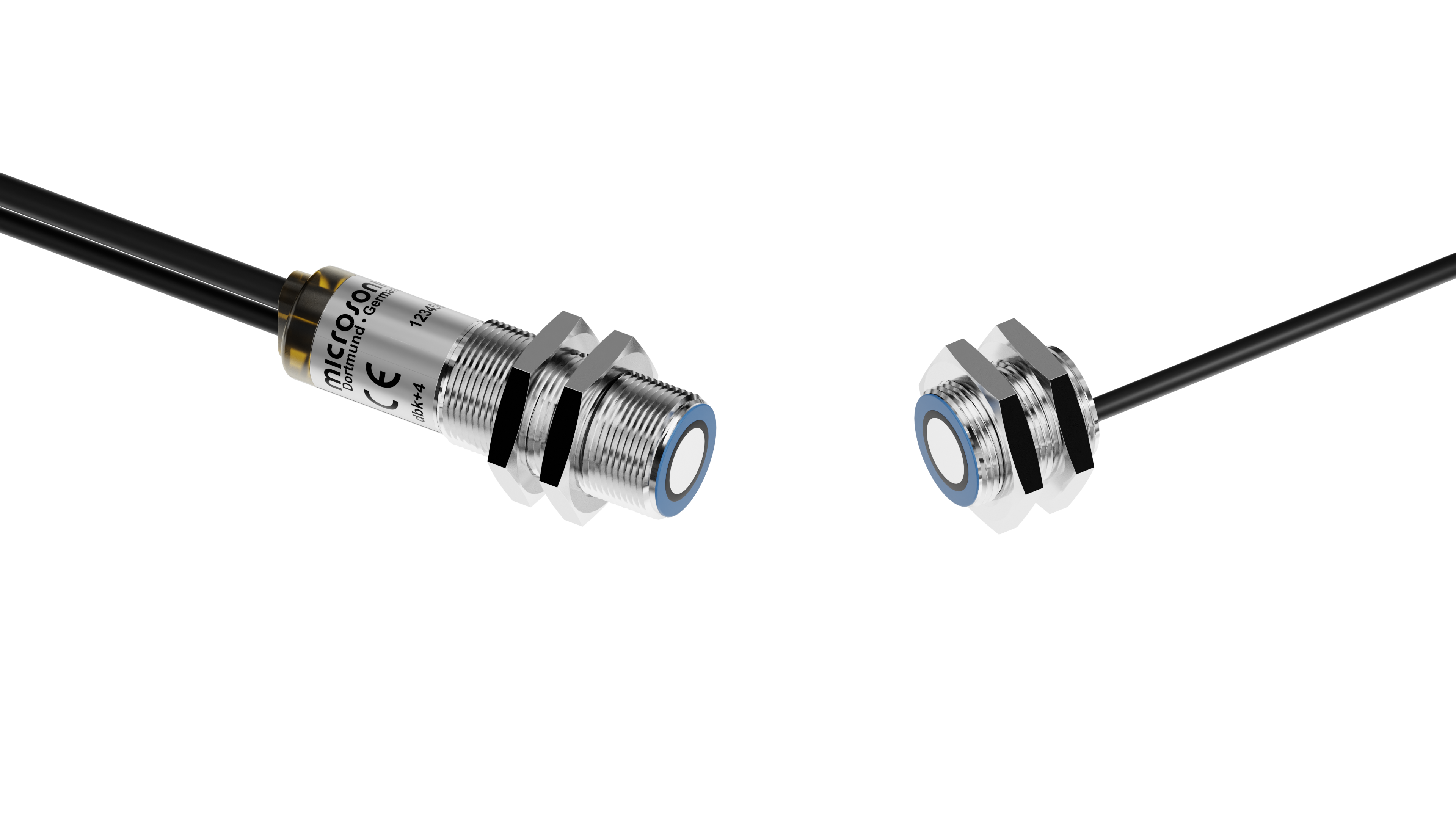

esp-4/3CDD/M18 E+S
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
-
2 x pnp
zylindrisch M18
Etiketten-/Spleißerkennung
Bahnmaterial mit Grammaturen von < 20 g/m2 bis >> 600 g/m2, metallkaschiertes Papier und Folien bis 0,6 mm Dicke, Selbstklebefolien, Etiketten auf Trägermaterial
Technische Daten - Mechanik
20 - 40 mm; optimal: 40 mm ± 3 mm
empfohlener Montagewinkel: ± 15° (± 10° bis ± 45°) aus der Normalen zum Material
Ultraschall-spezifisch
Pulsbetrieb mit Amplitudenbewertung
400 kHz
7 mm jeweils vor Sender und Empfänger
Elektrische Daten
20 V bis 30 V DC, verpolfest
± 10 %
≤ 50 mA
2 m PUR-Kabel, 7 x 0,14 mm2
am Empfänger: 1,2 m PUR-Kabel, am Sender: 1 m PUR-Kabel, mit M8 Rundsteckverbinder
Ausgänge
Schaltausgang
Etikett/Spleiß erkannt
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Etikett/Spleiß erkannt
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
Bahnriss
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Bahnriss
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
< 300 µs
Eingänge
Control-Eingang
Control-Eingang
Control-Eingang
Ansprechzeiten
bis zur nächsten Flanke im Trigger-Mode, 2,5 ms im Free-Run-Mode
Steuerung
> -UB+18 V: logische 1; < -UB+13 V bzw. Steuereingang offen: logische 0
Gehäuse
Messingrohr vernickelt, Kunststoffteile: PBT, PA
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
130 g
15 Nm
einzelner Sender/Empfänger
Ausstattung/Besonderheiten
Control-Eingang
Teach-in über Steuereingänge
LCA-2 mit LinkControl
LCA-2 mit LinkControl
1 x Duo-LED; grün: Betrieb / rot: Etikett/Spleiß erkannt / rot blinkend: Bahnriss
