esp-4/Empf/3CDD/M18

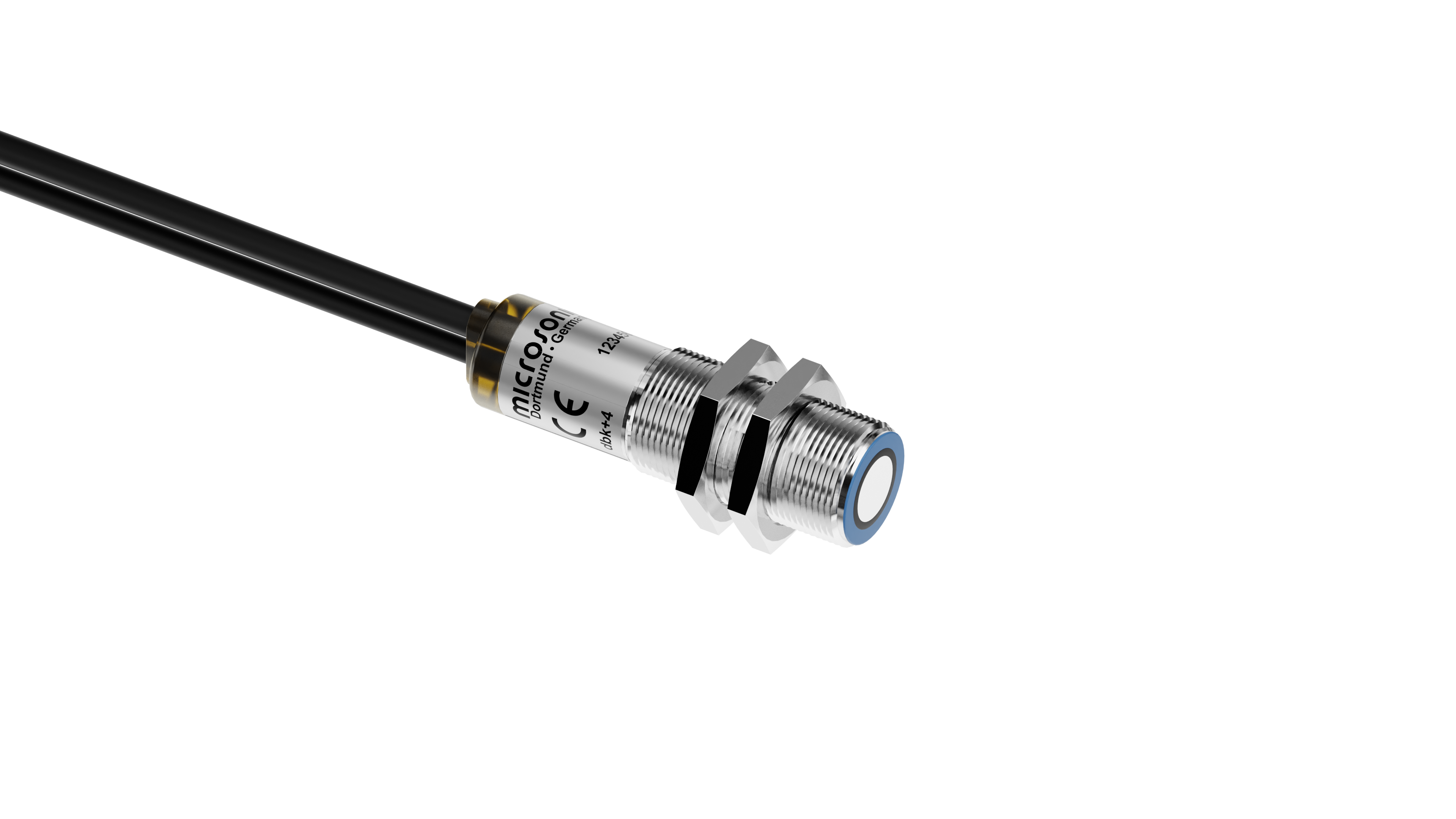

Sensorbild
Maßzeichnung

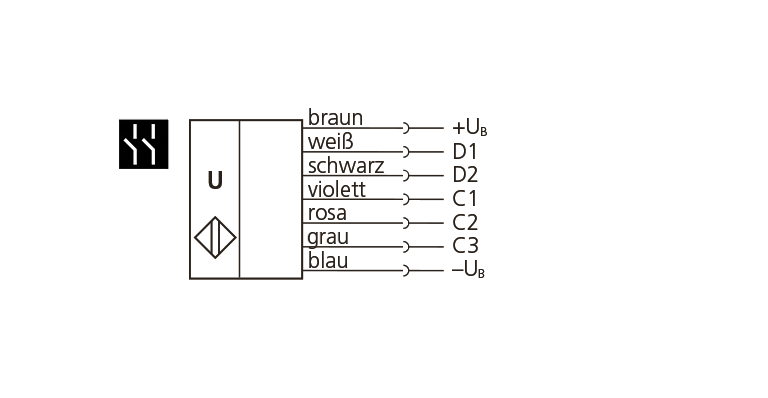

Anschlussbild
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

SAT STEP IGS IPT PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung
  • 2 x pnp 2 x pnp
zylindrisch M18
Etiketten-/Spleißerkennung
Bahnmaterial mit Grammaturen von < 20 g/m2 bis >> 600 g/m2, metallkaschiertes Papier und Folien bis 0,6 mm Dicke, Selbstklebefolien, Etiketten auf Trägermaterial
Empfänger für Ultraschall-Etiketten-/Spleißsensor

Technische Daten - Mechanik

20 - 40 mm; optimal: 40 mm ± 3 mm
empfohlener Montagewinkel: ± 15° (± 10° bis ± 45°) aus der Normalen zum Material

Ultraschall-spezifisch

Pulsbetrieb mit Amplitudenbewertung
400 kHz
7 mm jeweils vor Sender und Empfänger

Elektrische Daten

± 10 %
≤ 50 mA
2 m PUR-Kabel, 7 x 0,14 mm2
1,2 m PUR-Kabel mit M8 Rundsteckverbinder

Ausgänge

Schaltausgang
Etikett/Spleiß erkannt
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
Bahnriss
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
< 300 µs

Eingänge

Control-Eingang
Control-Eingang
Control-Eingang

Steuerung

> -UB+18 V: logische 1; < -UB+13 V bzw. Steuereingang offen: logische 0

Gehäuse

Messingrohr vernickelt, Kunststoffteile: PBT, PA
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
100 g
15 Nm

Ausstattung/Besonderheiten

Control-Eingang
Teach-in über Steuereingänge
LCA-2 mit LinkControl
1 x Duo-LED; grün: Betrieb / rot: Etikett/Spleiß erkannt / rot blinkend: Bahnriss
Empfänger für Ultraschall-Etiketten-/Spleißsensor
