lcs+600/DD

Sensorbild
3D Schallkeule

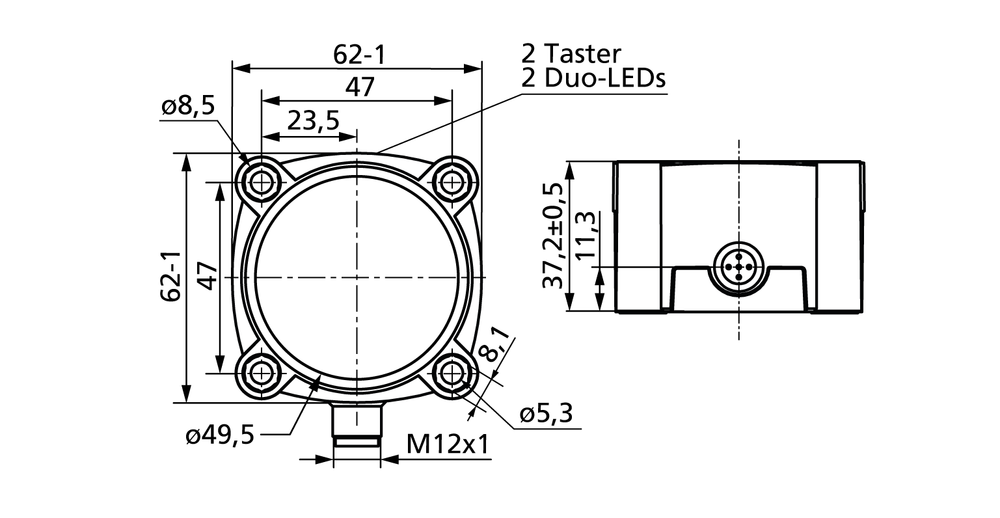

Maßzeichnung
Anschlussbild
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

SAT STEP IGS PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung
  • 2 x pnp 2 x pnp
  • 8.000 mm 8.000 mm
600 - 8.000 mm
quaderförmig
Näherungsschalter/Reflexionstaster
Reflexionsschranke
Fensterbetrieb
UL Listed

Ultraschall-spezifisch

Echo-Laufzeitmessung
80 kHz
600 mm
6.000 mm
8.000 mm
0,18 mm
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)

Elektrische Daten

9 V bis 30 V DC, verpolfest
± 10 %
≤ 60 mA
5-poliger M12-Rundsteckverbinder

Ausgänge

Schaltausgang
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
100 mm
3 Hz
240 ms
< 450 ms

Eingänge

Com-Eingang
Synchronisations-Eingang

Gehäuse

PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 67
-25°C bis +70°C
-40°C bis +85°C
240 g

Ausstattung/Besonderheiten

ja
2 Taster
Teach-in über Taster
LCA-2 mit LinkControl
ja
ja
2 x Dreifarben-LED
UL Listed

Zubehör

KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
LCA-2
LCA-2 Koffer
