mic-130/IU/M

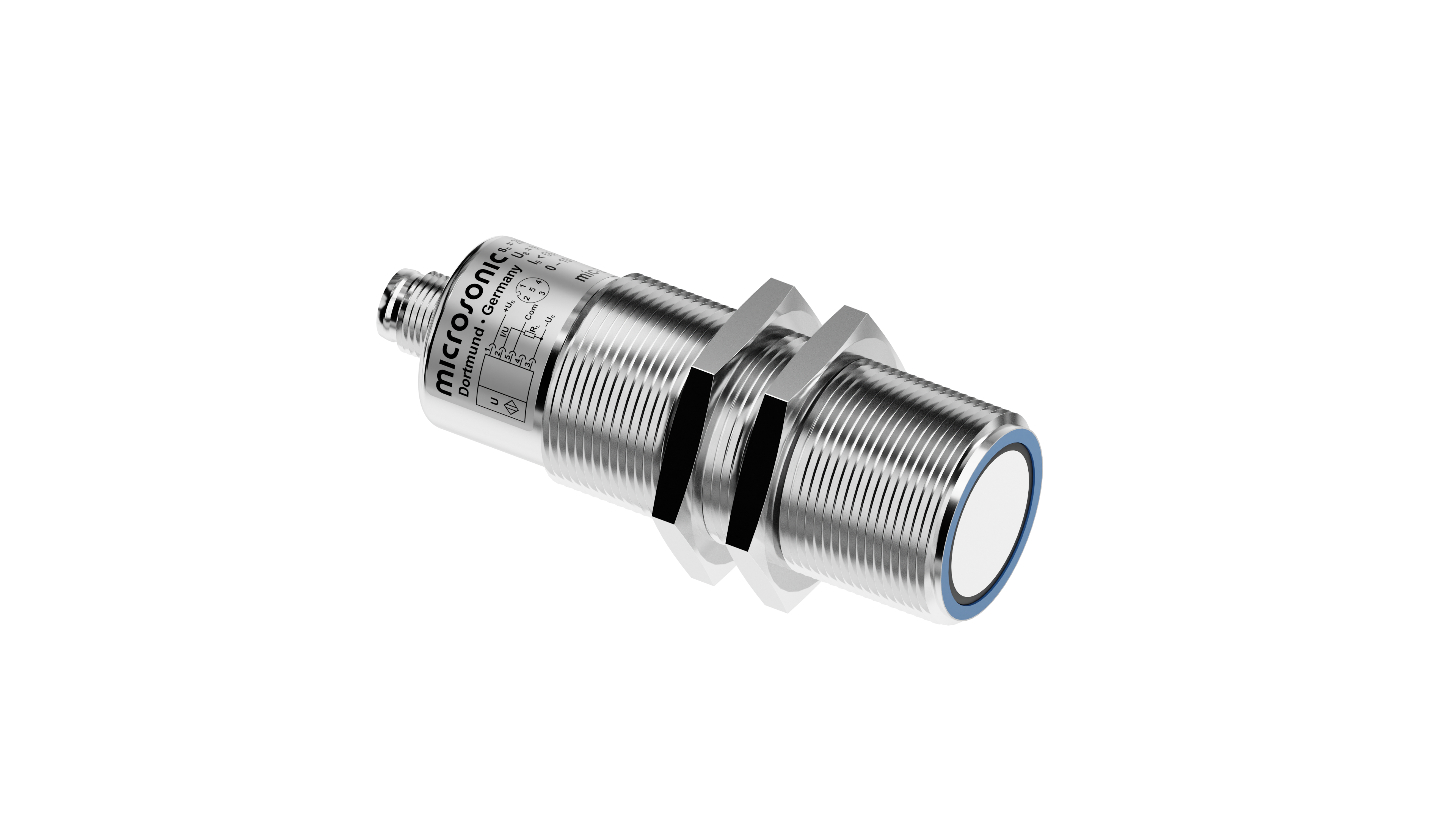

Sensorbild
3D Schallkeule

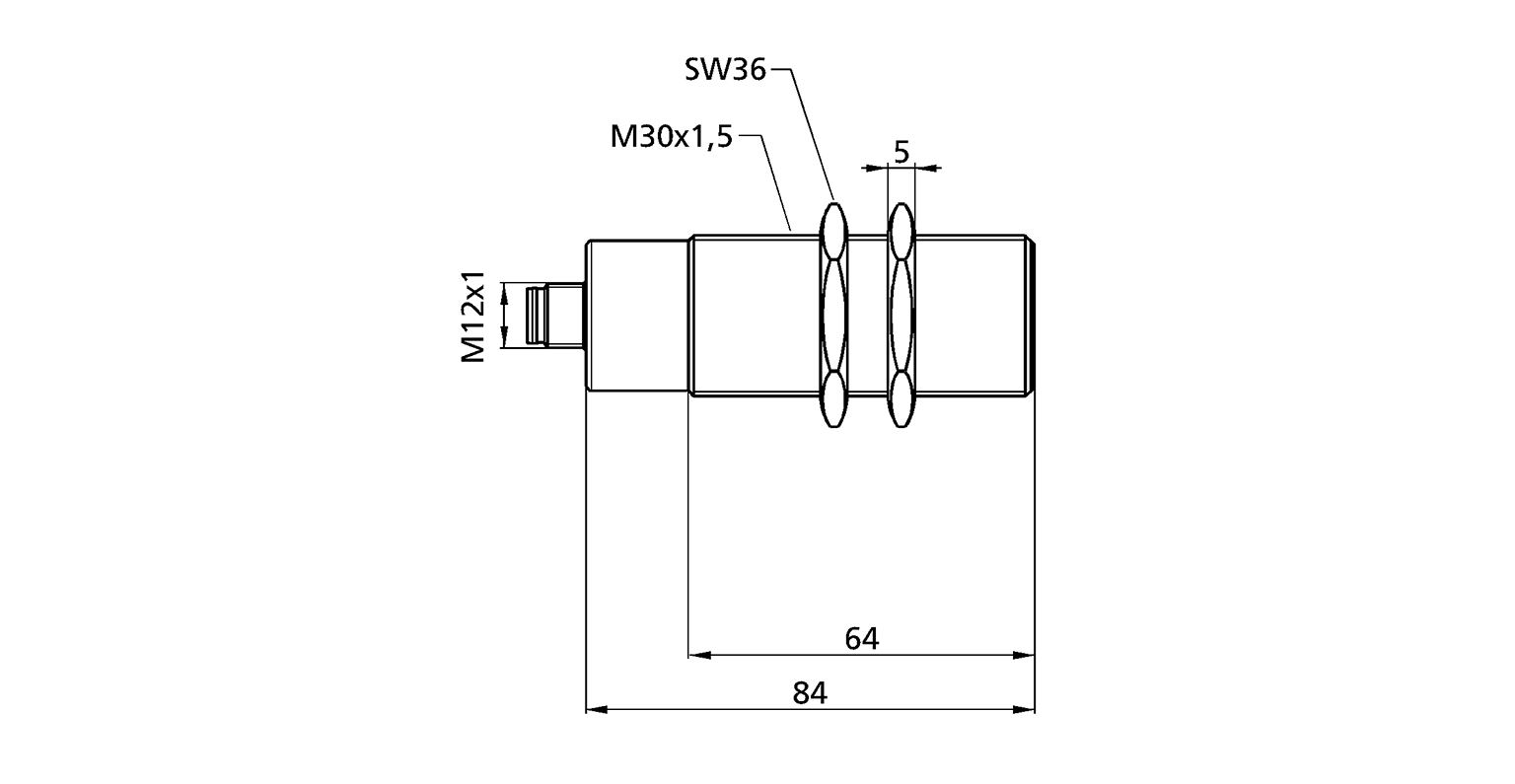

Maßzeichnung
Anschlussbild
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

SAT STEP IGS IPT PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung
  • 1 x analog 4-20 mA + 0-10 V 1 x analog 4-20 mA + 0-10 V
  • 2.000 mm 2.000 mm
200 - 2.000 mm
zylindrisch M30
analoge Distanzmessung
Metallstecker für raue Einsatzbedingungen

Ultraschall-spezifisch

Echo-Laufzeitmessung
200 kHz
200 mm
1.300 mm
2.000 mm
0,18 mm bis 0,57 mm, abhängig vom eingestellten Analogfenster
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)

Elektrische Daten

9 V bis 30 V DC, verpolfest
± 10 %
≤ 55 mA
5-poliger M12-Rundsteckverbinder

Ausgänge

Analogausgang
Strom: 4-20 mA / Spannung: 0-10 V (bei UB ≥ 15 V), kurzschlussfest
steigend/fallend einstellbar
92 ms
< 440 ms

Eingänge

Com-Eingang
Teach-in-Eingang

Gehäuse

Messingrohr vernickelt, Kunststoffteile: PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 67
-25°C bis +70°C
-40°C bis +85°C
200 g
Kabelanschluss (auf Anfrage)

Ausstattung/Besonderheiten

ja
Com-Eingang Control-Eingang
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
ja
nein
keine
Metallstecker für raue Einsatzbedingungen

Zubehör

KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
