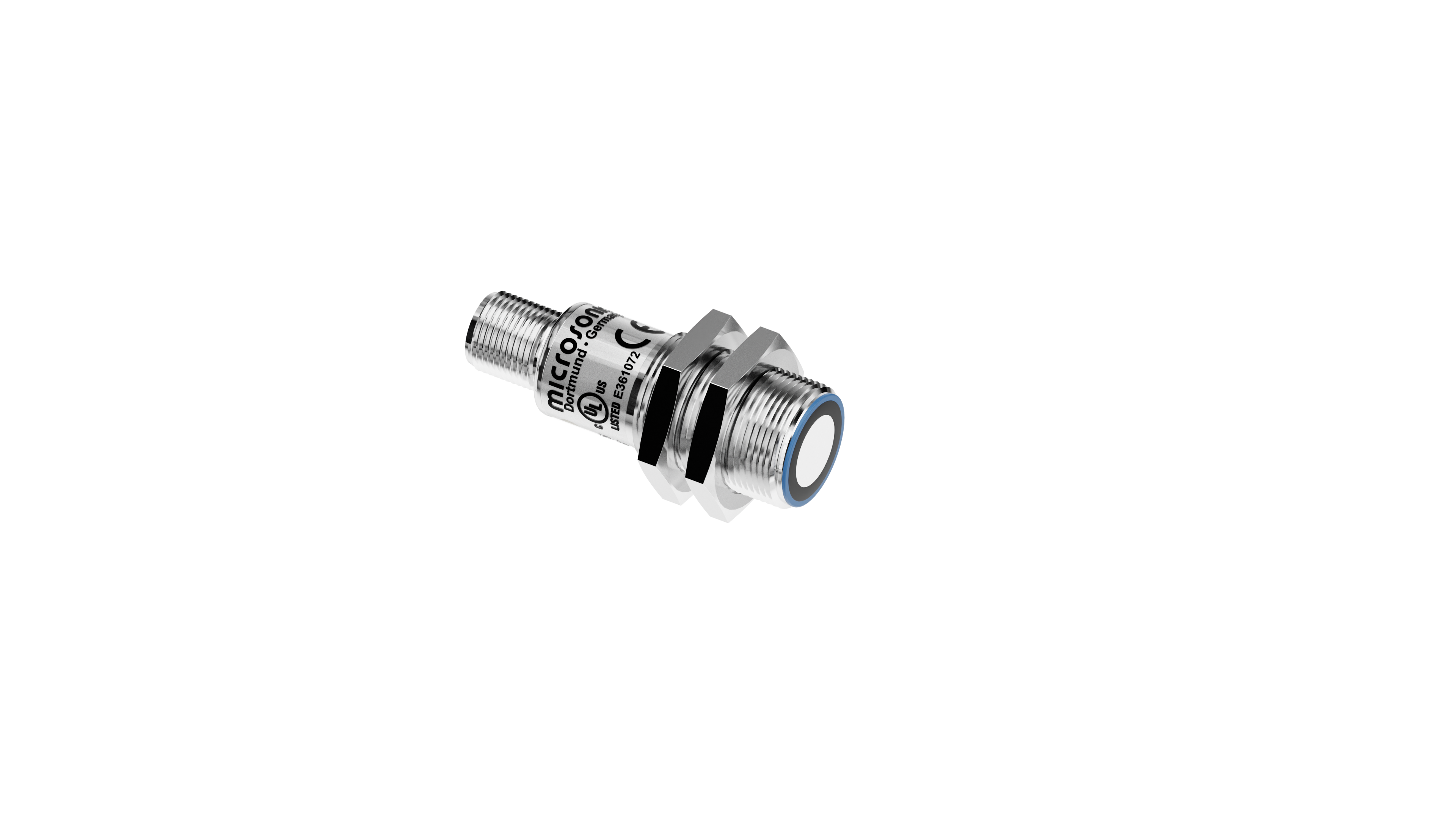

pico+100/U
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
-
1 x analog 0-10 V
-
1.300 mm
120 - 1.300 mm
zylindrisch M18
analoge Distanzmessung
UL Listed
Ultraschall-spezifisch
Echo-Laufzeitmessung
200 kHz
120 mm
1.000 mm
1.300 mm
0,069 mm bis 0,38 mm, abhängig vom eingestellten Analogfenster
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)
Elektrische Daten
15 V bis 30 V DC, verpolfest
± 10 %
≤ 40 mA

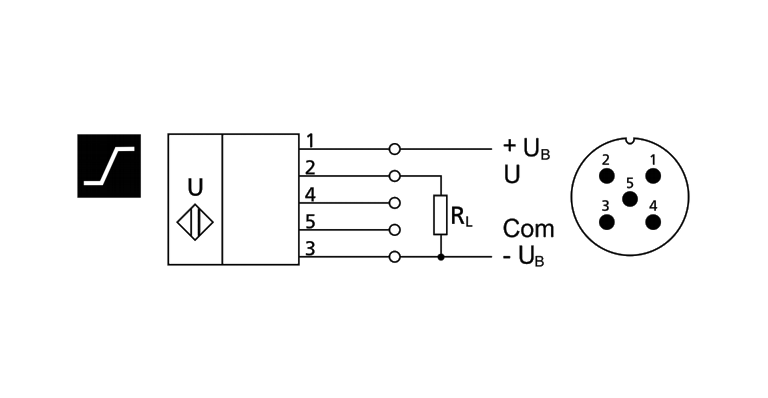

5-poliger M12-Rundsteckverbinder
Ausgänge
Analogausgang
Spannung: 0-10 V, kurzschlussfest
steigend/fallend einstellbar
Spannung: 0-10 V, kurzschlussfest
steigend/fallend einstellbar
80 ms
< 300 ms
Eingänge
Com-Eingang
Synchronisations-Eingang
Teach-in-Eingang
Synchronisations-Eingang
Teach-in-Eingang
Gehäuse
Messingrohr vernickelt, Kunststoffteile: PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 67
-25°C bis +70°C
-40°C bis +85°C
30 g
15 Nm
90°-Winkelkopf
Ausstattung/Besonderheiten
ja
Com-Eingang
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
LCA-2 mit LinkControl
ja
ja
1 x LED grün: Betrieb, 1 x LED gelb: Objekt im Fenster
UL Listed
