pico+25/WK/U

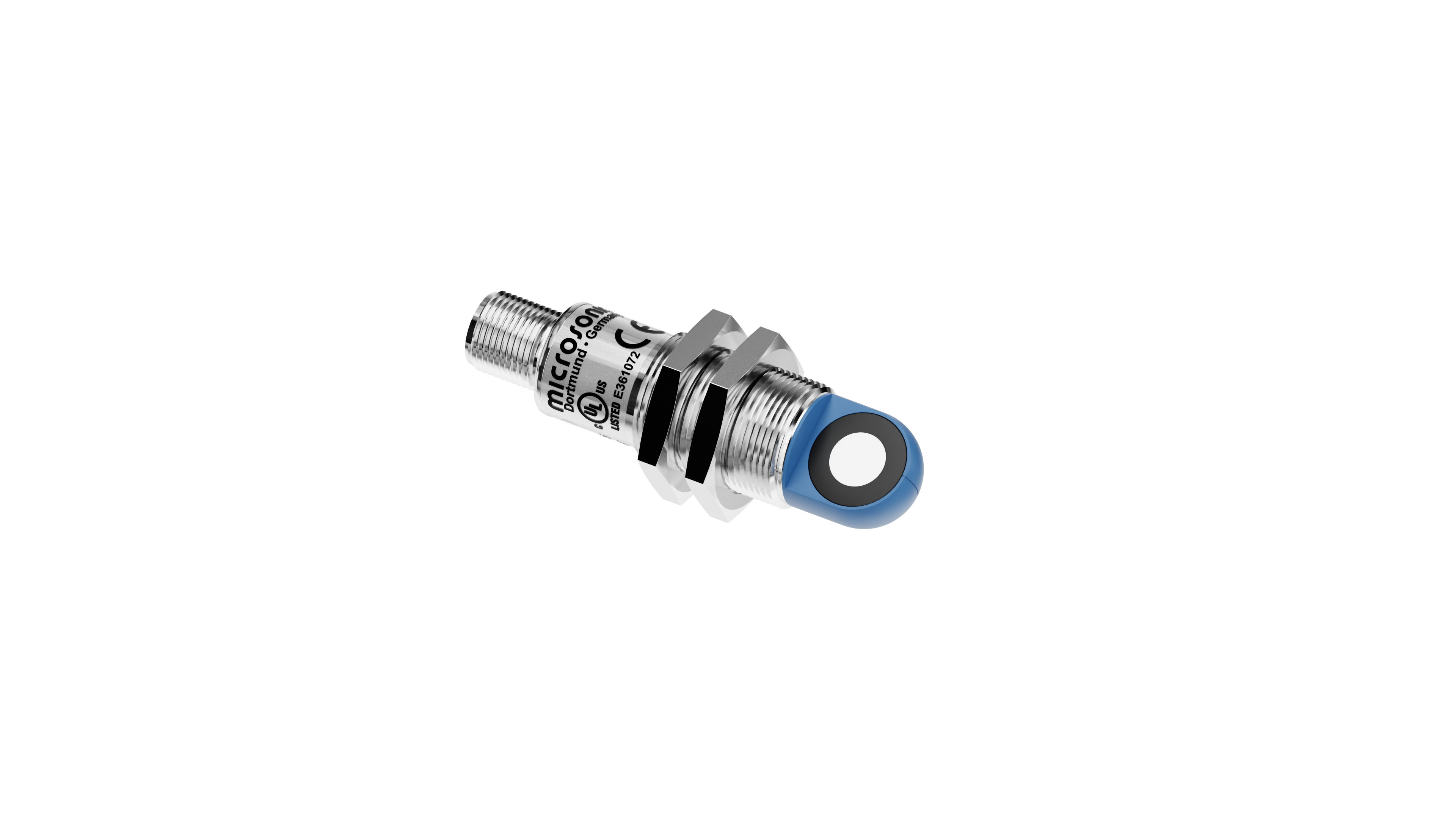

Sensorbild
3D Schallkeule
Maßzeichnung
Anschlussbild
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

SAT STEP IGS IPT PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung
  • 1 x analog 0-10 V 1 x analog 0-10 V
  • 350 mm 350 mm
30 - 350 mm
zylindrisch M18 mit radial angeordnetem Ultraschallwandler (90°-Winkelkopf)
analoge Distanzmessung
90°-Winkelkopf
UL Listed

Ultraschall-spezifisch

Echo-Laufzeitmessung
320 kHz
30 mm
250 mm
350 mm
0,069 mm bis 0,10 mm, abhängig vom eingestellten Analogfenster
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)

Elektrische Daten

15 V bis 30 V DC, verpolfest
± 10 %
≤ 40 mA
5-poliger M12-Rundsteckverbinder

Ausgänge

Analogausgang
Spannung: 0-10 V, kurzschlussfest
steigend/fallend einstellbar
32 ms
< 300 ms

Eingänge

Com-Eingang
Synchronisations-Eingang
Teach-in-Eingang

Gehäuse

Messingrohr vernickelt, Kunststoffteile: PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 67
-25°C bis +70°C
-40°C bis +85°C
35 g
15 Nm

Ausstattung/Besonderheiten

ja
Com-Eingang
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
ja
ja
1 x LED grün: Betrieb, 1 x LED gelb: Objekt im Fenster
90°-Winkelkopf
UL Listed

Zubehör

KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
BF-18
LCA-2
LCA-2 Koffer
SyncBox1
