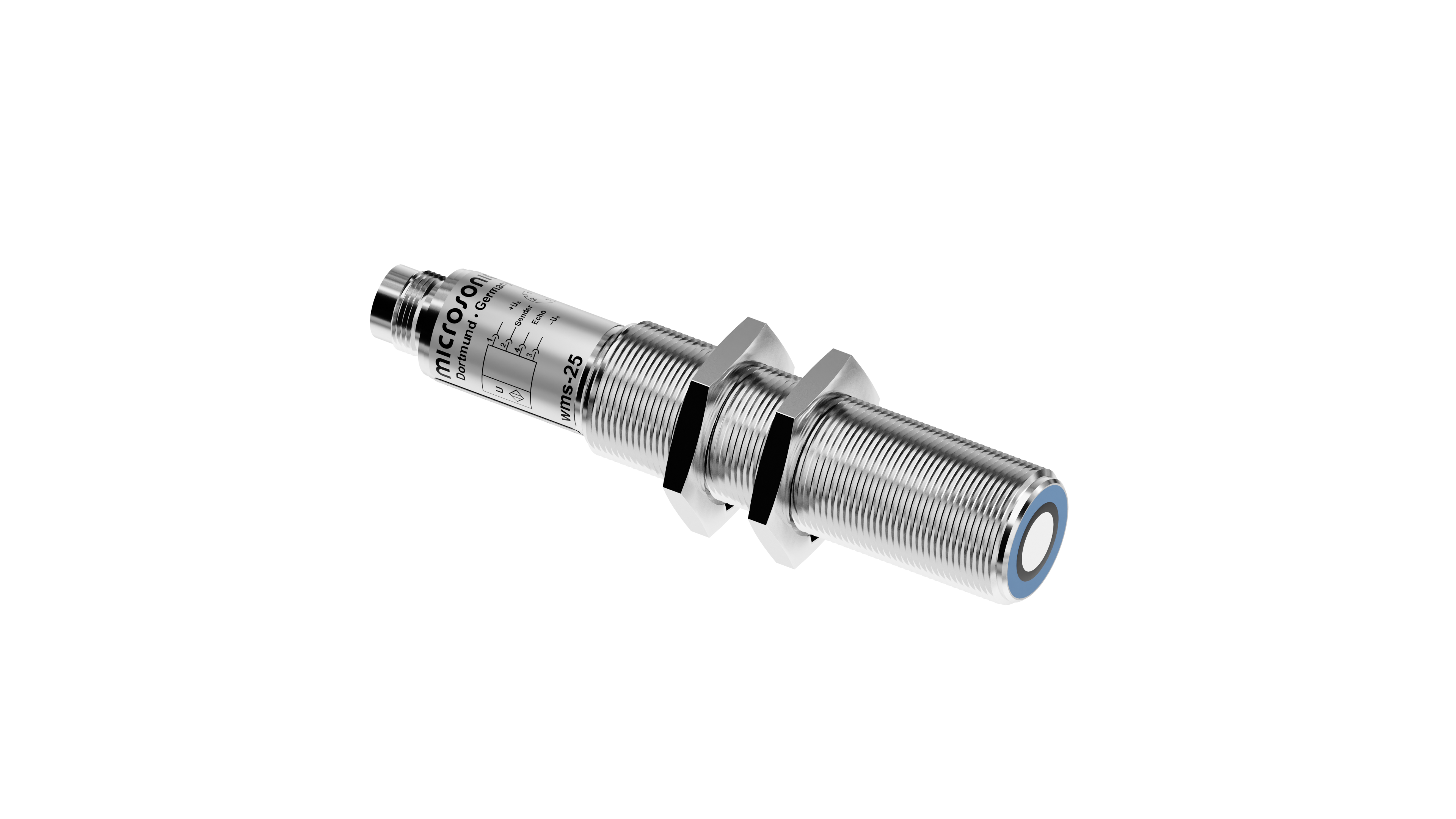

wms-25/RT/HV/M18
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
-
Echoausgang
-
350 mm
30 - 350 mm

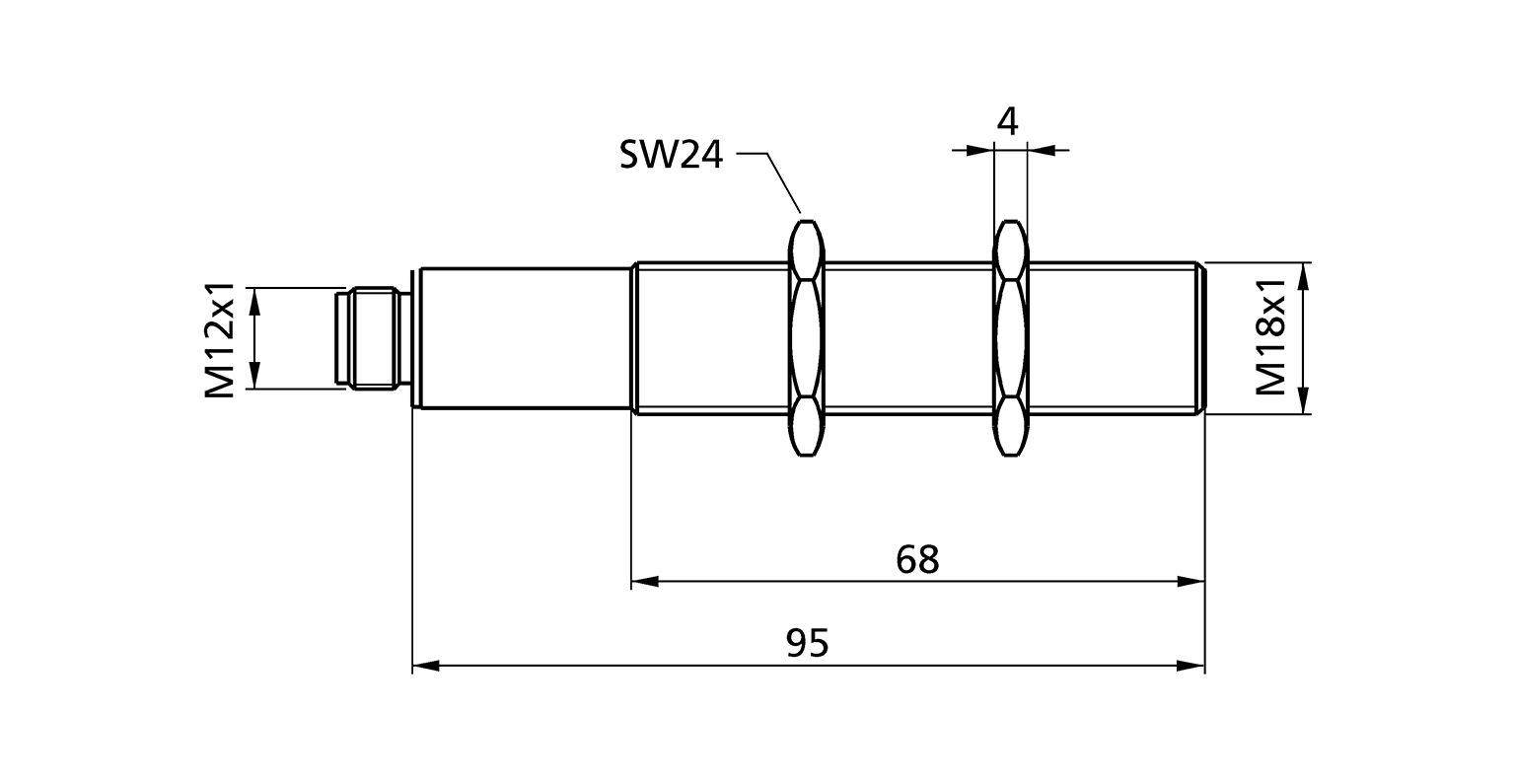

zylindrisch M18
Sensor für Auswertegeräte
Ultraschall-spezifisch
Echo-Laufzeitmessung
320 kHz
30 mm
250 mm
350 mm
± 0,15 %
Temperaturdrift 0,17 %/K
Elektrische Daten
10 V bis 30 V DC, verpolfest
± 10 %
≤ 30 mA
4-poliger M12-Rundsteckverbinder
Ausgänge
Signalausgang Echo
pnp: Imax = 10 mA (Signalausgang Echo)
pnp: Imax = 10 mA (Signalausgang Echo)
Eingänge
Signaleingang Sender
25 µs
8 ms
Steuerung
Ansteuerung durch Open Collector (npn), IC ≥ 3 mA, UCE ≥ 30 V
Gehäuse
Messingrohr vernickelt, Kunststoffteile: PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
-20°C bis +70°C
-40°C bis +85°C
80 g
Edelstahl
Ausstattung/Besonderheiten
nein
keine
nein
ja
ja
keine
