zws-7/CE/QS
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
-
1 x npn
-
100 mm
20 - 100 mm
quaderförmig
Näherungsschalter/Reflexionstaster
Reflexionsschranke
Fensterbetrieb
Reflexionsschranke
Fensterbetrieb
250 Hz Schaltfrequenz
kleine quaderförmige Bauform
schlankes Schallfeld
kleine quaderförmige Bauform
schlankes Schallfeld
Ultraschall-spezifisch
Echo-Laufzeitmessung
380 kHz
20 mm
70 mm
100 mm
0,20 mm
± 0,15 %
Temperaturdrift 0,17 %/K
Elektrische Daten
20 V bis 30 V DC, verpolfest
± 10 %
≤ 30 mA

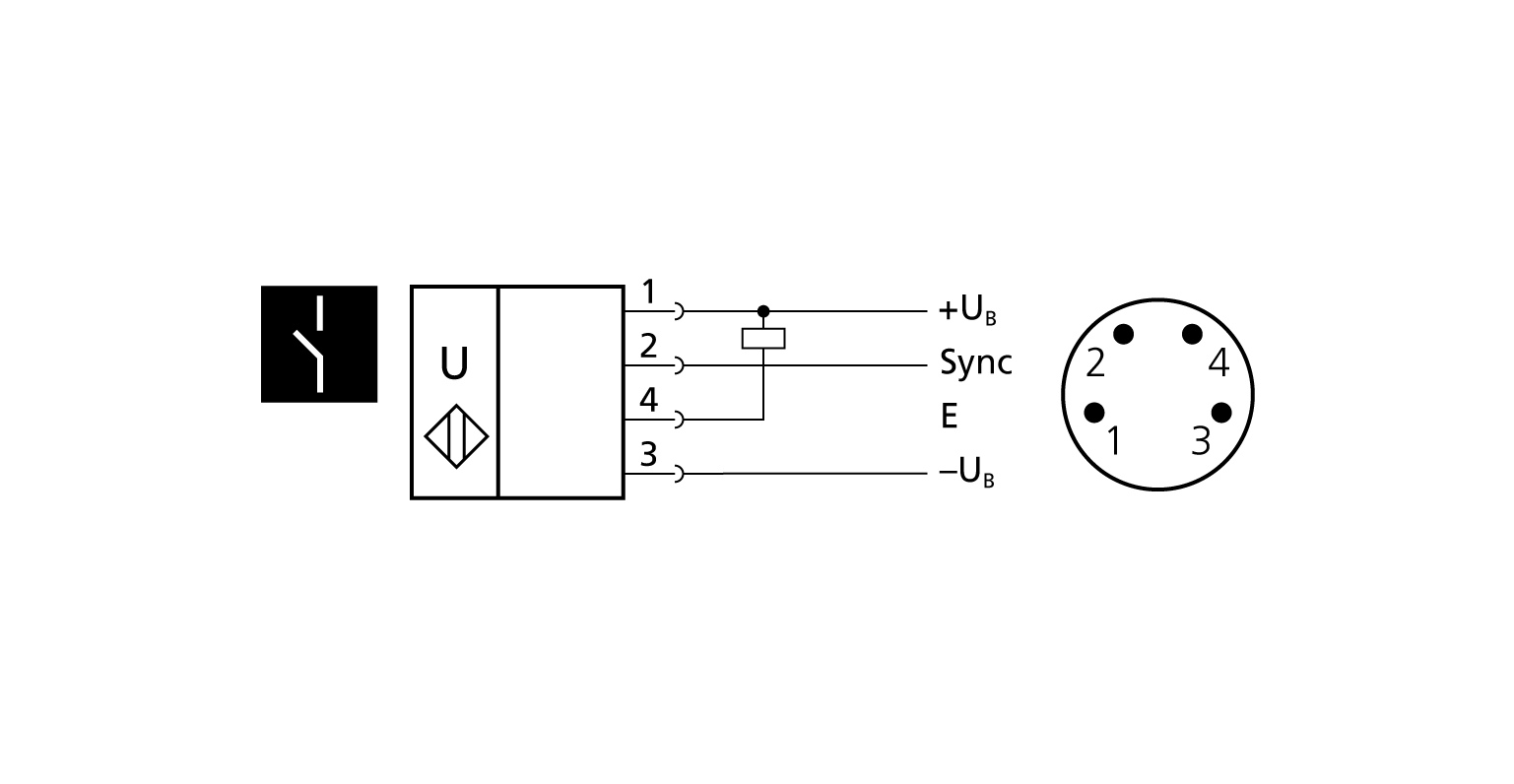

4-poliger M8-Rundsteckverbinder
Ausgänge
Schaltausgang
npn: Imax = 200 mA (-UB+2V)
Schließer/Öffner einstellbar, kurzschlussfest
npn: Imax = 200 mA (-UB+2V)
Schließer/Öffner einstellbar, kurzschlussfest
2,0 mm
250 Hz
3 ms
< 300 ms
Eingänge
Synchronisations-Eingang
Steuerung
Fremdsynchronisation durch Rechtecksignal mit einer definierten Pulsbreite
Gehäuse
ABS
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 67
-25°C bis +70°C
-40°C bis +85°C
10 g
Ausstattung/Besonderheiten
nein
1 Taster
Teach-in über Taster
ja
nein
1 x LED grün: Betrieb, 1 x LED gelb: Schaltzustand
250 Hz Schaltfrequenz
kleine quaderförmige Bauform
schlankes Schallfeld
kleine quaderförmige Bauform
schlankes Schallfeld
