ews Ultraschall-Einwegschranke

Sensor matrix Standardprogramm

Überblick

Ultraschall-Einwegschranke in verschiedenen Gehäusebauformen

Sensorfamilie als PDF herunterladen
Gesamtkatalog als PDF

Highlights

  • Sender und Empfänger im kubischen Miniaturgehäuse oder im M18 Gehäuse
  • Baugleich mit vielen Einweg-Lichtschranken eine echte Alternative bei kritischen Anwendungen
  • Bis zu 500 Hz Schaltfrequenz für schnelle Abtastvorgänge

Basics

  • 1 Schaltausgang in pnp-Ausführung
  • Arbeitsabstand Sender – Empfänger von 10 bis 2.500 mm wählbar
  • microsonic-Teach-in über einen Taster
  • Betriebsspannung 20-30 V

Beschreibung

Die Ultraschall-Einwegschranke ews

wird zum berührungslosen Erfassen von Objekten gerade bei erschwerten Produktionsbedinungen wie z. B. transparenten Flaschen oder Plastikfolien eingesetzt. Die Einwegschranke ist sowohl im quaderförmigen Miniaturgehäuse als auch im zylindrischen M18-Gehäuse erhältlich. Die ews-Sensorfamilie deckt einen Arbeitsbereich von 10 mm bis 2.500 mm ab.

Die Einwegschranke

besteht aus zwei baugleichen Einheiten, die einmal als Sender und einmal als Empfänger betrieben werden. Über den Steuereingang erkennen die beiden Einheiten, ob sie als Sender oder Empfänger arbeiten sollen: Liegt Pin 2 +UB an, arbeitet diese Einheit als Sender.

Funktionsprinzip Ultraschall-Einwegschranke

Das Funktionsprinzip

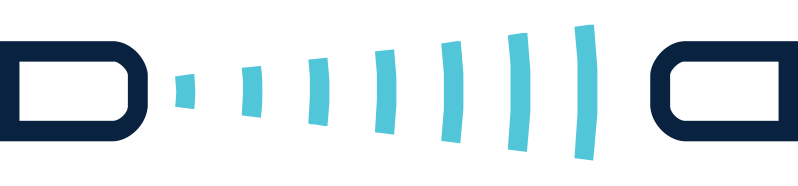

Der Ultraschallsender ews sendet zyklisch Schallimpulse aus, die die zweite ews als Empfänger erfasst. Unterbricht oder dämpft ein Objekt die Messestrecke zwischen Sender und Empfänger, wird der Schaltausgang des Empfängers gesetzt.

microsonic Teach-in

Der Teach-in-Taster an der Oberseite der kubischen Einwegschranke ews-15/CD ermöglicht die Einstellung des Ansprechverzuges und der Ausgangsfunktion des Schaltausganges des Empfängers. Der Ansprechverzug kann mittels Teach-in mit einer Ein- und Ausschaltverzögerung von 6,9 ms aktiviert werden. Bei der Ultraschall-Einwegschranke im M18 Gehäuse werden Ansprechverzug und Ausgangsfunktion mithilfe microsonic Teach-in-Prozedur über Pin 2 eingestellt.

Zwei Leuchtdioden

zeigen den Betriebszustand und den Zustand des Schaltausganges des Empfängers an.
