esp-4 라벨 / 이매 접착 검출센서

Sensorbild - Matrix

개요

esp-4: Label and splice sensor compact in a single unit, optionally with M12 sensor heads.

센서 라인에 관하여 pdf로 다운 받으세요

하이라이트

  • 3 Teach-in methods to be able to configure the sensor individually for any task
  • Response time < 300 µs for use at high web and label speeds
  • QuickTeach simplified Teach-in process
  • Splice detection even for thick band materials
  • Variants with very compact transmitters and receivers in the M12 threaded sleeve

Basics

  • Label and splice sensor in a single unit
  • 2 switching outputs for label/splice detection and web break monitoring
  • LinkControl as optional assistance for installation and commissioning

특성

어떠한 어플리케이션에도 장착할 수 있는 3가지의 티치-인 방법

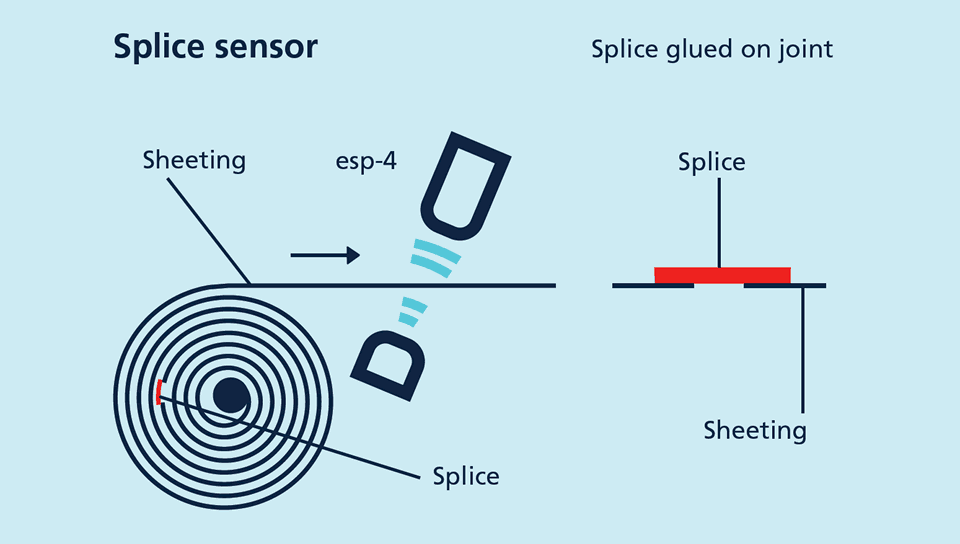

오직 종이에 대한 티치인

Sheeting은 일반적으로 롤에 감겨 작업과정이 이루어 집니다. 그렇다면 꼬여 있는 것들은 esp-4를 통하여 설정되어 검출 될 수 있는데 이러한 것들은 롤에 접속하여 이루어 지지 않습니다. 분리된 티치-인 방법은 여기서 sheeting에 오직 적용될 수 있는 티치-인 방법 입니다. 그러나 요구할 수 있는 것은 꼬여있는 것들이 신호 레벨을 나타내 주는데 sheeting 중의 다양한 상황에서 보다 명확하게 나타내 줄 수 있습니다. esp-4 는 음향 레벨과 출력 값의 설정에 의하여 이러한 차이로부터 꼬여진 것들을 검출합니다.

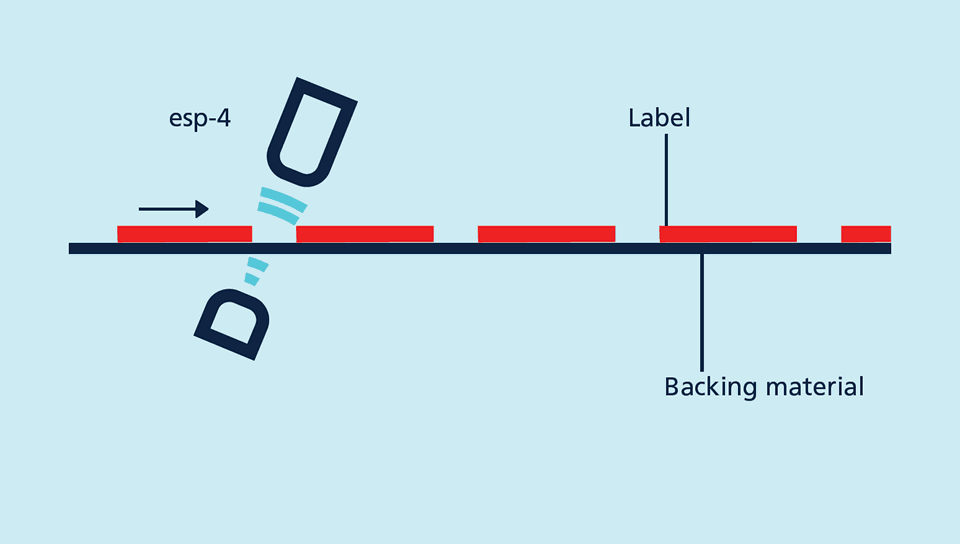

받혀지는 재질과 라벨에 대한 분리된 티치-인

받혀지는 재질과 라벨에 대한 신호 레벨의 차이는 매우 근소합니다. 순서에 따라 신호에 있어 매우 작은 차이들로 라벨들을 검출할 때 신호 레벨에 대한 티치-인은 분리될 수 있습니다.: 티치-인은 무엇보다 받혀있는 재질에 동작하고 그 이후에 라벨에 작용하게 되어 있습니다. 스위칭 시작점은 이러한 2개의 신호 레벨 사이에 위치 하여야 합니다.

레이블이있는 자료를 백업 감쇠 신호 레벨을 생산하고 있습니다.

받혀있는 재질과 라벨에 대한 다이나믹 티치-인

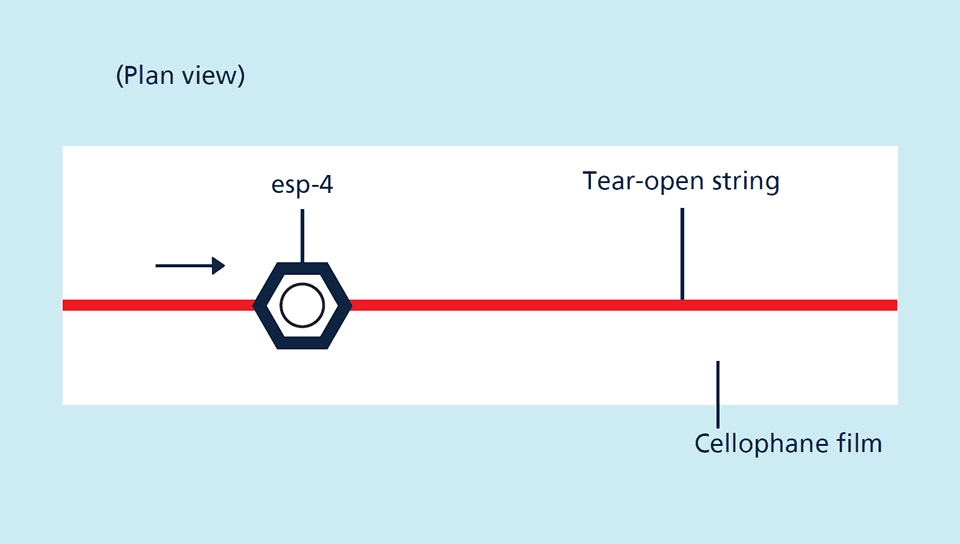

다이나믹 티치-인은 머신에서 받혀있는 재질과 라벨에 대하여 분류하여 거동하기 위한 티치-인 모드를 제공하지 않습니다. 티치-인 동안 라벨을 받치고 있는 재질은 esp-4 센서를 통하여 지속적인 속도로 리드하여 나갑니다. Esp-4센서는 자동적으로 라벨에 대하여 그리고 그것들의 차이에 대하여 신호 레벨의 티치-인을 주된 목적으로 하고 있습니다. 이러한 티치-인 방법은 역시 셀로판지를 찢어 여는 형태에서 티치0인 하기에 적절합니다. 여기서 티치-인 동안 셀로판지를 찢어 여는 끈 같은 것은 센서를 통하여 상당한 수가 이동되게 됩니다. 셀로판 필름과 찢어 오픈하는 끈 사이의 변화를 측정하기에 esp-4가 적절합니다.

하나의 기계에서 라벨과 스플라이스 센서

리시버는 이러한 음파를 받고 그것을 분석합니다. 받쳐주는 재질의 신호 레벨은 라벨 또는 꼬아있는 재질에 따라 차이를 가지고 있습니다. 이러한 신호에서의 차이점은 esp-4 에 따라 분석 되엇습니다, 받혀주는 재질과 꼬여있는 재질 사이에서 차이를 가지고 sheeting 과.
것에서 매우 경비하게 차이를 가지고 있습니다. 차이점에서 확실히 증명할 수 있는 것은 esp4 센서는 반드시 받쳐주는 재질 /sheeting 의 신호 레벨 근처에서 우선 회전 하여야 합니다.

esp-4센서들은 라벨과 스플라이스 센서를 이용하여 사용될 수 있습니다. 3가지의 티치-인 방법은 각 배열에 최적화되어 설정되기 위하여 esp-4 센서를 제한 하여야 합니다.

QuickTeach

The esp-4 learns the material as long as signal level is applied to C1.

With LinkControl

the esp-4 can optionally be parameterised. Measured values can also be shown grafically.
