Archivsensor
Trans-O-Prox II
Ultraschall-spezifisch
Echo-Laufzeitmessung
5 cm
Elektrische Daten
24 V DC, verpolfest
± 10 %
≤ 50 mA (ohne Sensoren)
Schraubklemmen, Leiterquerschnitt 1,5 mm2
Ausgänge
Schaltausgang
pnp: Imax = 500 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
pnp: Imax = 500 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
pnp: Imax = 500 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
pnp: Imax = 500 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Transponderbetrieb: 500 ms, Echobetrieb: 240 ms
Eingänge
Com-Eingang
Enable-Eingang
Control-Eingang
Tachometer-Eingang
Steuerung
RS-232 Schnittstelle
+UB am Enable-Eingang aktiviert das Trans-O-Prox III.
Liegt -UB am Control-Eingang (Mode) bzw. ist die Klemme offen arbeitet das Trans-O-Prox III im Echo-Mode, liegt +UB am Control-Eingang arbeitet das Trans-O-Prox III im Transponder-Mode.
Abhängig von einem 0..20 mA Signal am Tacho-Eingang kann das Trans-O-Prox III die geschwindigkeitsabhängigen Schaltschwellen einstellen.

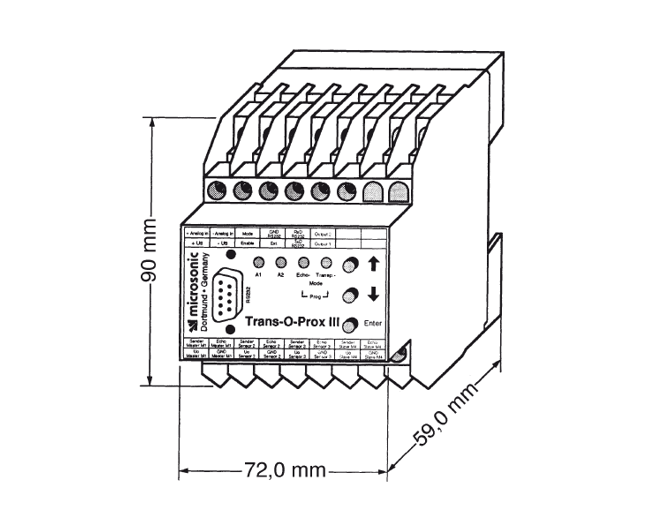

Gehäuse
Kunststoffgehäuse mit 28 Schraubklemmen, geeignet für Hutschinenmontage DIN EN 50022-35
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 20
-20°C bis +70°C nicht kondensierend
-20°C bis +70°C
200 g
Ausstattung/Besonderheiten
3 Taster
am Auswertegerät
mit Terminalprogramm über serielle Schnittstelle
mit Terminalprogramm über serielle Schnittstelle
ja
nein
2 x LED gelb: Schaltzustand, 2 x LED rot: Betriebszustand
Archivsensor
