crm+340/IU/TC/E

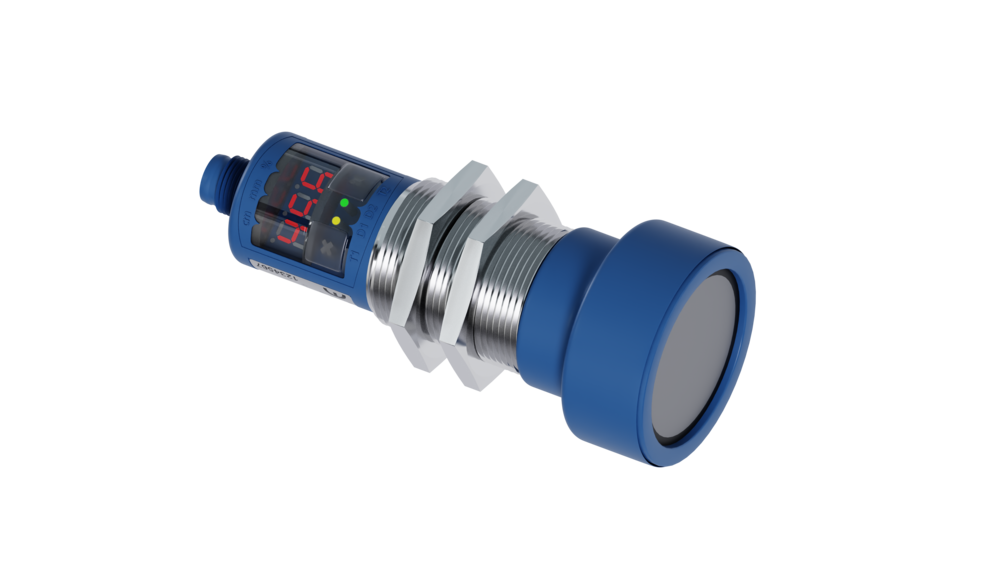

Sensorbild
3D Schallkeule
Maßzeichnung
Anschlussbild
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

SAT STEP IGS IPT PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung
  • 1 x analog 4-20 mA + 0-10 V 1 x analog 4-20 mA + 0-10 V
  • 5.000 mm 5.000 mm
350 - 5.000 mm
zylindrisch M30
analoge Distanzmessung
hohe Chemiebeständigkeit
Edelstahlausführung
Display

Ultraschall-spezifisch

Echo-Laufzeitmessung
120 kHz
350 mm
3.400 mm
5.000 mm
0,18 mm
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)

Elektrische Daten

9 V bis 30 V DC, verpolfest
± 10 %
≤ 80 mA
5-poliger M12-Rundsteckverbinder

Ausgänge

Analogausgang
Strom: 4-20 mA / Spannung: 0-10 V (bei UB ≥ 15 V), kurzschlussfest
steigend/fallend einstellbar
172 ms
< 380 ms

Eingänge

Com-Eingang
Synchronisations-Eingang

Gehäuse

Edelstahl, Kunststoffteile: PBT, TPU
mit PEEK-Folie beschichtet, PTFE-O-Ring
IP 67
-25°C bis +70°C
-40°C bis +85°C
210 g
Kabelanschluss (auf Anfrage)

Ausstattung/Besonderheiten

ja
2 Taster + LED-Anzeige (TouchControl)
Teach-in und numerische Einstellung über TouchControl
LCA-2 mit LinkControl
ja
ja
3-stellige LED Anzeige, 2 x Dreifarben-LED
hohe Chemiebeständigkeit
Edelstahlausführung
Display

Zubehör

KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
BF-30
UF-90/M30
LCA-2
LCA-2 Koffer
SyncBox1
