Archivsensor
dbk-4/Empf/CD/O/ M18
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
-
1 x pnp
zylindrisch M18
Doppelbogenkontrolle
Papiere mit Grammaturen von 20 g/m2 bis 1.200 g/m2, metallkaschierte Bogen und Folien bis 0,4 mm Dicke, Selbstklebefolien, Bleche bis 0,3 mm, Feinstwellpappen
Empfänger für Ultraschall-Doppelbogenkontrolle
Technische Daten - Mechanik
40 mm ± 3 mm
± 45° aus der Lotrechten zum Bogen
Ultraschall-spezifisch
Pulsbetrieb mit Amplitudenbewertung
400 kHz
7 mm jeweils vor Sender und Empfänger

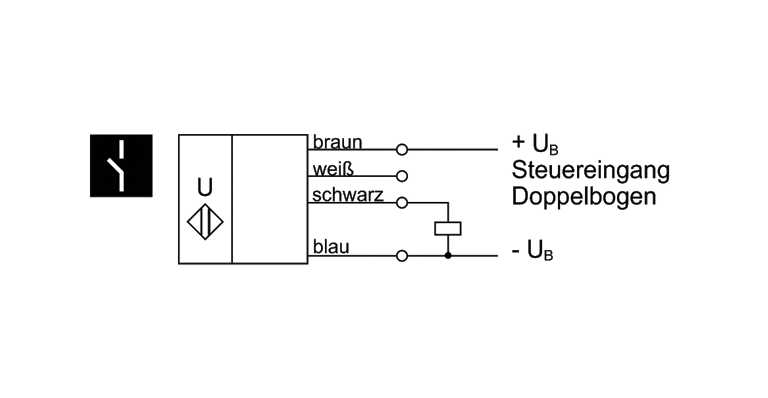

Elektrische Daten
20 V bis 30 V DC, verpolfest
± 10 %
≤ 35 mA
2 m PVC-Kabel, 4 x 0,34 mm2
1,2 m PVC-Kabel mit 2-poligem Steckverbinder IP 20
Ausgänge
Doppelbogenausgang
pnp: Imax = 500 mA (UB-2V)
Öffner, kurzschlussfest
pnp: Imax = 500 mA (UB-2V)
Öffner, kurzschlussfest
6,5 ms im Trigger-Mode, 24,5 ms im Free-Run-Mode
Eingänge
Control-Eingang
Ansprechzeiten
40 ms, bzw. Zustand eingefrohren bis zum nächsten Enable im Trigger-Mode, 160 ms im Free-Run-Mode
Steuerung
Wird der Steuereigang gegen +UB oder gegen -UB gezogen (UE < 0,1 x UB oder UE > 0,9 x UB), ist die dbk deaktiviert; der Zustand des Schaltausganges vor der Deaktivierung wird eingefroren. Wird der Steuereingang losgelassen (0,3 x UB < UE < 0,7 x UB (IE ≤ 100 µs) bzw. Steuereingang offen), startet die dbk ihre Messungen mit einer Ansprechzeit von 6,5 ms (Trigger-Mode).
Wird die dbk nicht erneut deaktiviert, misst diese kontinuierlich weiter (Free-Run-Mode) mit einer Ansprechzeit von 6,5 ms. Nach 500 ms geht die Ansprechzeit im Free-Run-Mode zurück auf 24,5 ms und bleibt dort.
Gehäuse
Messingrohr vernickelt, Kunststoffteile: PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
130 g
15 Nm
quaderförmiger Empfänger
andere Kabellänge
andere Kabellänge
Ausstattung/Besonderheiten
nicht erforderlich
nicht erforderlich
1 x Duo-LED; grün: Betrieb / rot: Doppelbogen
Empfänger für Ultraschall-Doppelbogenkontrolle
