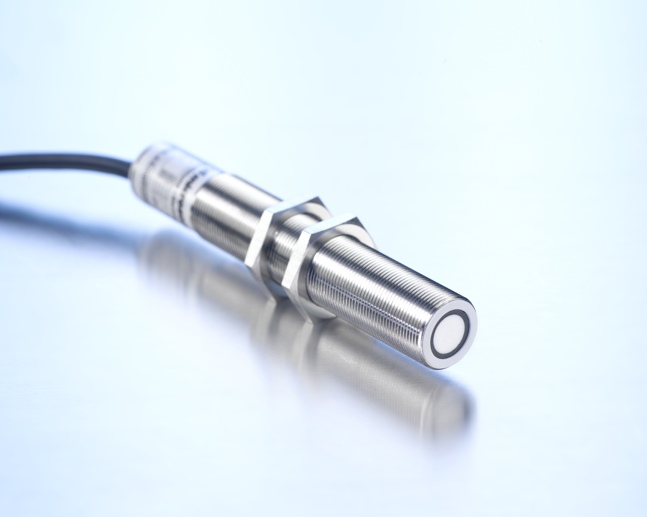

Archivsensor
dbk-4/Empf/CDD/O/M18 / TB2
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
-
2 x pnp
zylindrisch M18
Doppelbogenkontrolle
Papiere mit Grammaturen von 20 g/m2 bis 1.200 g/m2, metallkaschierte Bogen und Folien bis 0,4 mm Dicke, Selbstklebefolien, Bleche bis 0,3 mm, Feinstwellpappen
Empfänger für Ultraschall-Doppelbogenkontrolle
Abstand zwischen Sender und Empfänger wählbar
Abstand zwischen Sender und Empfänger wählbar
Technische Daten - Mechanik
40 mm ± 3 mm bzw. 60 mm ± 3 mm
± 45° aus der Lotrechten zum Bogen
Ultraschall-spezifisch
Pulsbetrieb mit Amplitudenbewertung
400 kHz
7 mm jeweils vor Sender und Empfänger
Elektrische Daten
20 V bis 30 V DC, verpolfest
± 10 %
≤ 45 mA
2 m PVC-Kabel, 5 x 0,25 mm2
1,2 m PVC-Kabel mit 2-poligem Steckverbinder IP 20

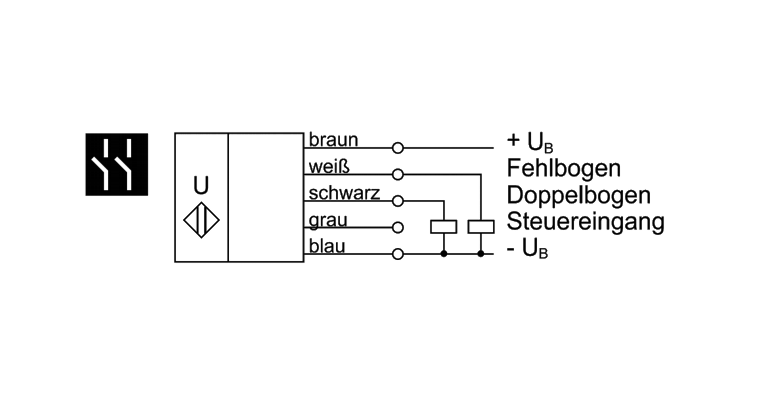

Ausgänge
Doppelbogenausgang
pnp: Imax = 500 mA (UB-2V)
Öffner, kurzschlussfest
pnp: Imax = 500 mA (UB-2V)
Öffner, kurzschlussfest
Fehlbogenausgang
pnp: Imax = 500 mA (UB-2V)
Öffner, kurzschlussfest
pnp: Imax = 500 mA (UB-2V)
Öffner, kurzschlussfest
2,5 ms bzw. 6,5 ms im Free-Run-Mode
Eingänge
Control-Eingang
Ansprechzeiten
10 ms im Free-Run-Mode
Steuerung
Nur Free-Run-Mode:
Die dbk misst kontinuierlich. Bleibt der Steuereingang unbeschaltet bzw. wird dieser gegen -UB gelegt (UE < 5 V DC), muss der Montageabstand zwischen Sender und Empfänger 40 mm betragen.
Für einen Montageabstand von 60 mm muss der Steuereingang an +UB (UE > 9 V DC ) gelegt werden.
Gehäuse
Messingrohr vernickelt, Kunststoffteile: PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
130 g
15 Nm
Ausstattung/Besonderheiten
nicht erforderlich
nicht erforderlich
1 x Duo-LED; grün: Betrieb / rot: Doppelbogen / grün blinkend: Fehlbogen
Empfänger für Ultraschall-Doppelbogenkontrolle
Abstand zwischen Sender und Empfänger wählbar
Abstand zwischen Sender und Empfänger wählbar
