Archivsensor
dbk-4/Sender/M18/K1
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
zylindrisch M18
Doppelbogenkontrolle
Papiere mit Grammaturen von 20 g/m2 bis 1.200 g/m2, metallkaschierte Bogen und Folien bis 0,4 mm Dicke, Selbstklebefolien, Bleche bis 0,3 mm, Feinstwellpappen

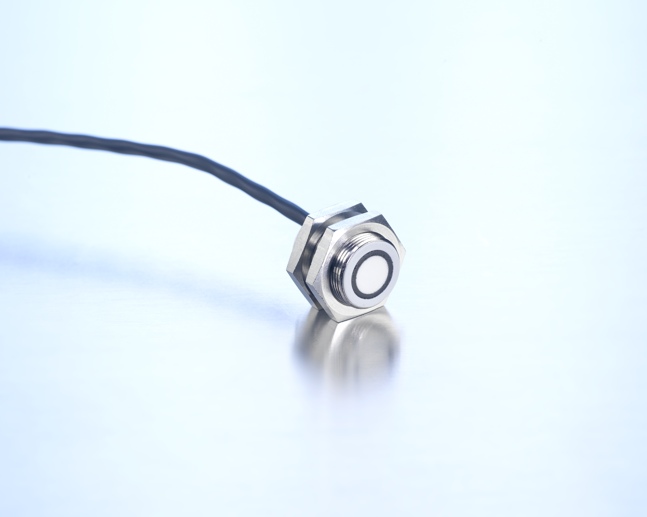

Sender für Ultraschall-Doppelbogenkontrolle
Technische Daten - Mechanik
40 mm ± 3 mm
± 45° aus der Lotrechten zum Bogen
Ultraschall-spezifisch
Pulsbetrieb mit Amplitudenbewertung
400 kHz
7 mm jeweils vor Sender und Empfänger
Gehäuse
Messingrohr vernickelt, Kunststoffteile: PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
30 g
15 Nm
andere Kabellänge
Ausstattung/Besonderheiten
nicht erforderlich
nicht erforderlich
Sender für Ultraschall-Doppelbogenkontrolle
