Archivsensor
dbk-5/Empf/BDD/O/M30
-
2 x pnp
zylindrisch M30
Doppelbogenkontrolle
Papiere mit Grammaturen ab 120 g/m2, Karton, metallkaschierte Bogen, Wellpappen, Bleche bis ca. 2 mm, Leiterplattenbasismaterialien
Empfänger für Ultraschall-Doppelbogenkontrolle
Technische Daten - Mechanik
50 mm ± 3 mm
± 45° aus der Lotrechten zum Bogen
Ultraschall-spezifisch
Pulsbetrieb mit Amplitudenbewertung
200 kHz
7 mm jeweils vor Sender und Empfänger
Elektrische Daten
20 V bis 30 V DC, verpolfest
± 10 %
≤ 45 mA

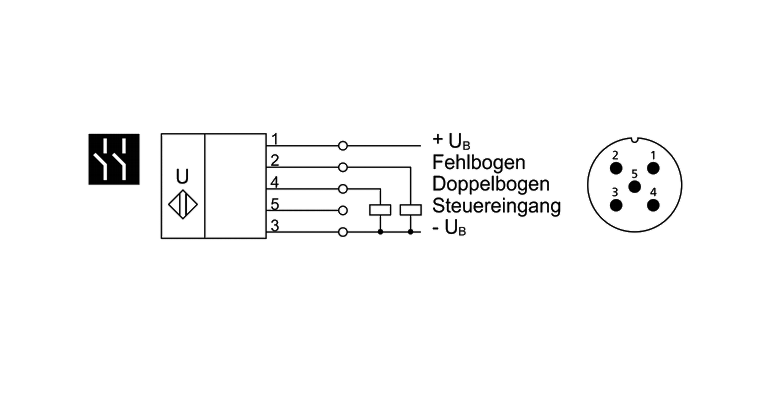

5-poliger M12-Rundsteckverbinder
1,2 m PVC-Kabel mit 2-poligem Steckverbinder IP 20
Ausgänge
Doppelbogenausgang
pnp: Imax = 500 mA (UB-2V)
Öffner, kurzschlussfest
pnp: Imax = 500 mA (UB-2V)
Öffner, kurzschlussfest
Fehlbogenausgang
pnp: Imax = 500 mA (UB-2V)
Öffner, kurzschlussfest
pnp: Imax = 500 mA (UB-2V)
Öffner, kurzschlussfest
5,5 ms im Trigger-Mode
Eingänge
Control-Eingang
Ansprechzeiten
Zustand eingefrohren bis zur nächsten Flanke im Trigger-Mode
Steuerung
Nur Trigger-Mode:
Mit steigender Flanke am Steuereingang (Flankenwechsel von -UB nach +UB, Impulsbreite ≥ 1 ms) wird eine Messung durchgeführt. Entsprechend dem Messergebnis werden nach der Ansprechzeit von 0,5 ms beide Ausgänge gesetzt. Die Zustände beider Schaltausgänge werden bis zur nächsten steigenden Flanke eingefroren.
Gehäuse
Messingrohr vernickelt, Kunststoffteile: PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
?
Ausstattung/Besonderheiten
nicht erforderlich
nicht erforderlich
1 x Duo-LED; grün: Betrieb / rot: Doppelbogen / rot blinkend: Fehlbogen
Empfänger für Ultraschall-Doppelbogenkontrolle
