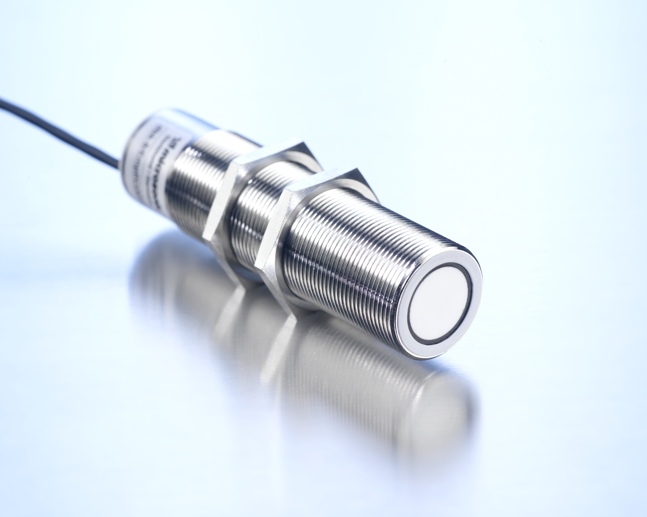

Archivsensor
dbk-5/Empf/CDD/O/M30
-
2 x pnp
zylindrisch M30
Doppelbogenkontrolle
Papiere mit Grammaturen ab 120 g/m2, Karton, metallkaschierte Bogen, Wellpappen, Bleche bis ca. 2 mm, Leiterplattenbasismaterialien
Empfänger für Ultraschall-Doppelbogenkontrolle
Technische Daten - Mechanik
50 mm ± 3 mm
± 45° aus der Lotrechten zum Bogen
Ultraschall-spezifisch
Pulsbetrieb mit Amplitudenbewertung
200 kHz
7 mm jeweils vor Sender und Empfänger
Elektrische Daten
20 V bis 30 V DC, verpolfest
± 10 %
≤ 45 mA

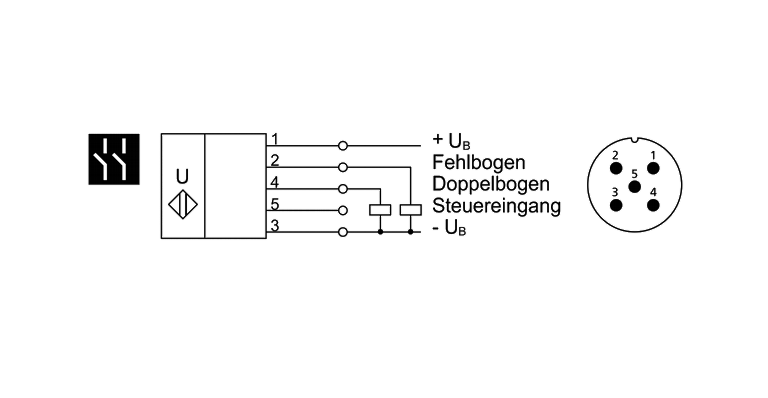

5-poliger M12-Rundsteckverbinder
1,2 m PVC-Kabel mit 2-poligem Steckverbinder IP 20
Ausgänge
Doppelbogenausgang
pnp: Imax = 500 mA (UB-2V)
Öffner, kurzschlussfest
pnp: Imax = 500 mA (UB-2V)
Öffner, kurzschlussfest
Fehlbogenausgang
pnp: Imax = 500 mA (UB-2V)
Öffner, kurzschlussfest
pnp: Imax = 500 mA (UB-2V)
Öffner, kurzschlussfest
5,5 ms bzw. 15,5 ms im Free-Run-Mode
Eingänge
Control-Eingang
Ansprechzeiten
25 ms im Free-Run-Mode
Steuerung
Nur Free-Run-Mode:
Die dbk misst kontinuierlich. Bleibt der Steuereingang unbeschaltet bzw. wird dieser gegen -UB gelegt (UE < 5 V DC), beträgt die Ansprechzeit 5,5 ms.
Wird der Steuereingang an +UB (UE > 9 V DC ) gelegt, beträgt die Ansprechzeit 15,5 ms.
Gehäuse
Messingrohr vernickelt, Kunststoffteile: PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
?
Ausstattung/Besonderheiten
nicht erforderlich
nicht erforderlich
1 x Duo-LED; grün: Betrieb / rot: Doppelbogen / rot blinkend: Fehlbogen
Empfänger für Ultraschall-Doppelbogenkontrolle
