lcs-25/IU/QP

Sensorbild
3D Schallkeule

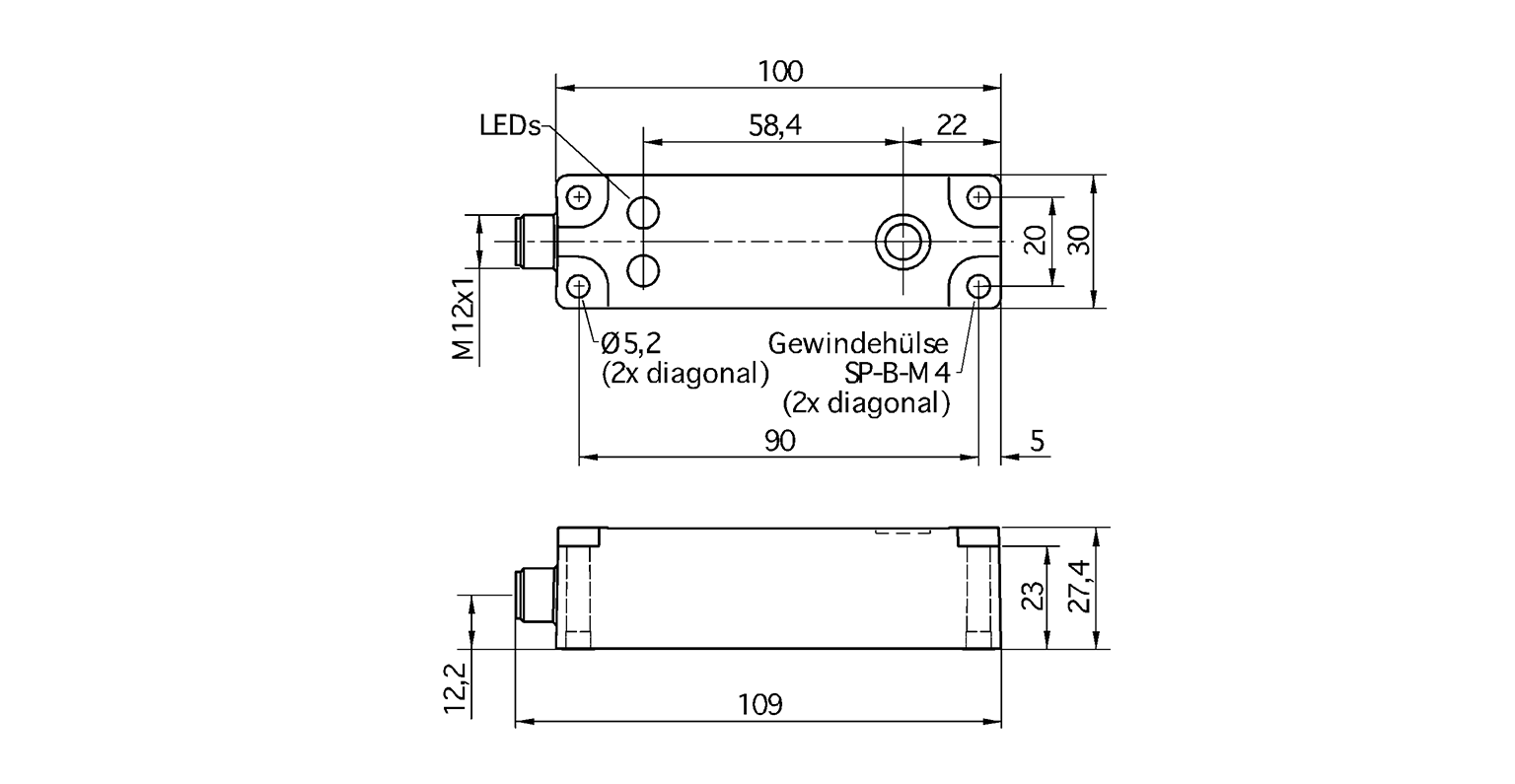

Maßzeichnung
Anschlussbild
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

SAT STEP IGS IPT PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung
  • 1 x analog 4-20 mA + 0-10 V 1 x analog 4-20 mA + 0-10 V
  • 350 mm 350 mm
30 - 350 mm
quaderförmig
analoge Distanzmessung
flaches Gehäuse
seitlicher Schallaustritt

Ultraschall-spezifisch

Echo-Laufzeitmessung
320 kHz
30 mm
250 mm
350 mm
0,18 mm
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)

Elektrische Daten

9 V bis 30 V DC, verpolfest
± 10 %
≤ 70 mA
5-poliger M12-Rundsteckverbinder

Ausgänge

Analogausgang
Strom: 4-20 mA / Spannung: 0-10 V (bei UB ≥ 15 V), kurzschlussfest
steigend/fallend einstellbar
32 ms
< 300 ms

Eingänge

Com-Eingang
Teach-in-Eingang

Gehäuse

PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
-20°C bis +70°C
-40°C bis +85°C
200 g

Ausstattung/Besonderheiten

ja
Com-Eingang Control-Eingang
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
ja
nein
2 x Dreifarben-LED
flaches Gehäuse
seitlicher Schallaustritt

Zubehör

KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
MW-LCS 1
LCA-2
LCA-2 Koffer
