Archivsensor
lpc-25/CDD/M18/E

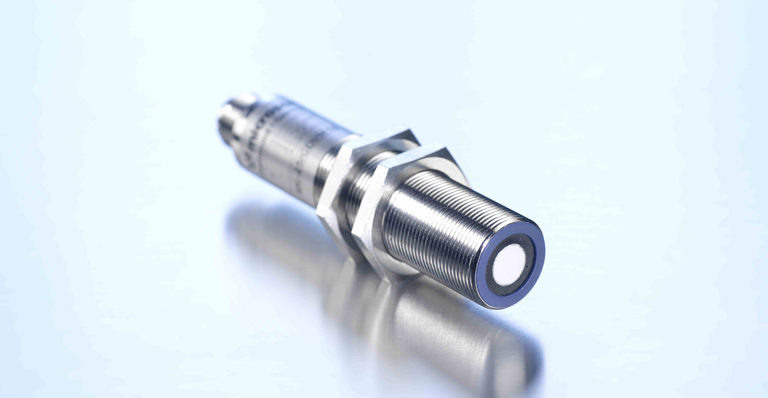

Sensorbild
3D Schallkeule

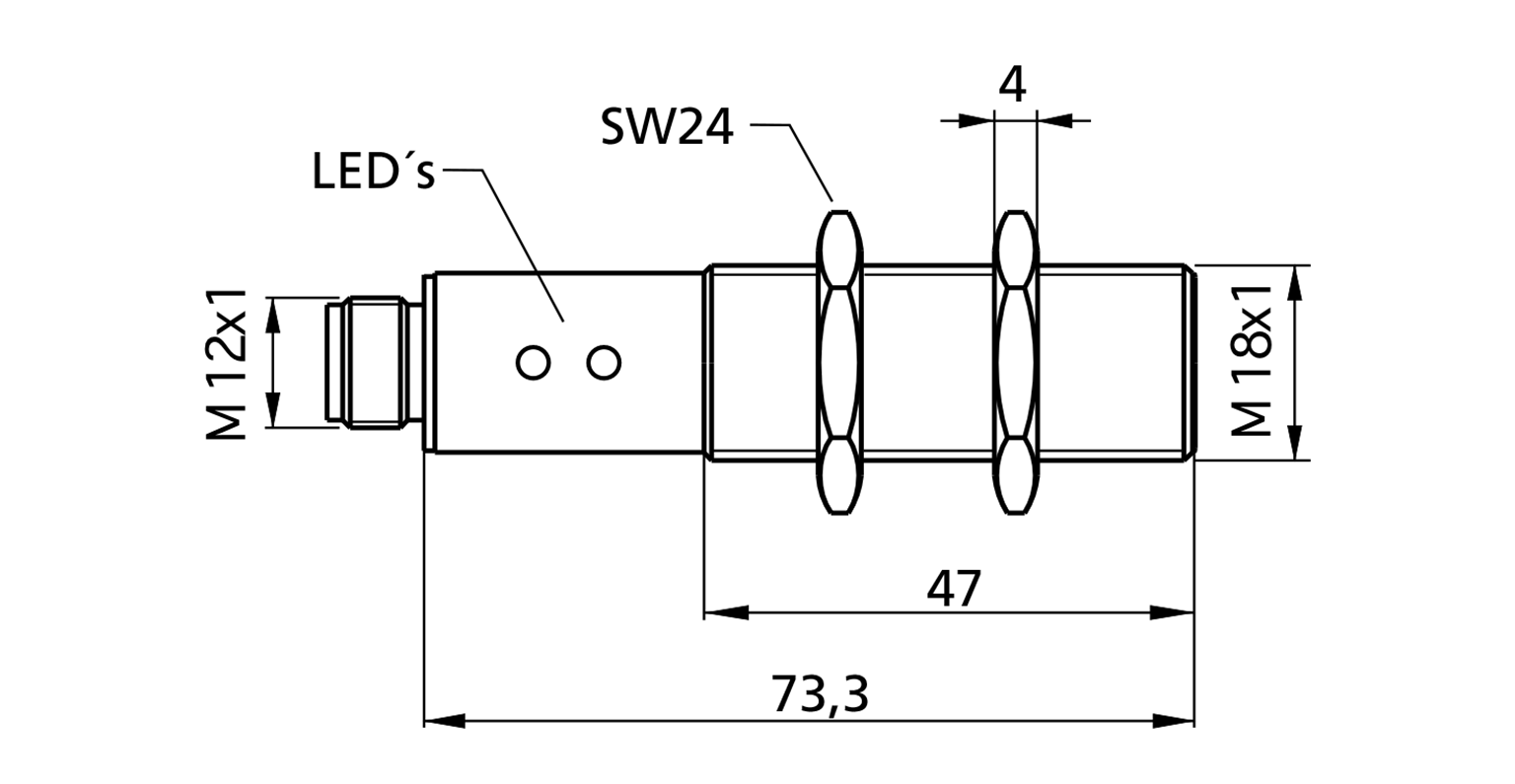

Maßzeichnung
Anschlussbild
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

SAT STEP IGS IPT PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung
Bitte anfragen
  • 2 x pnp 2 x pnp
  • 350 mm 350 mm
30 - 350 mm
zylindrisch M18
Näherungsschalter/Reflexionstaster
Reflexionsschranke
Fensterbetrieb
Edelstahlausführung

Ultraschall-spezifisch

Echo-Laufzeitmessung
320 kHz
30 mm
250 mm
350 mm
0,08 mm
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)

Elektrische Daten

10 V bis 30 V DC, verpolfest
± 10 %
≤ 40 mA
5-poliger M12-Rundsteckverbinder

Ausgänge

Schaltausgang
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
2,0 mm
25 Hz
24 ms
< 300 ms

Eingänge

Com-Eingang
Teach-in-Eingang

Gehäuse

Edelstahl, Kunststoffteile: PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 67
-25°C bis +70°C
-40°C bis +85°C
43 g

Ausstattung/Besonderheiten

ja
Com-Eingang
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
ja
nein
2 x LED gelb: Schaltzustand
Edelstahlausführung

Zubehör

KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
