Archivsensor
lpc-25/PK/CU/M18E

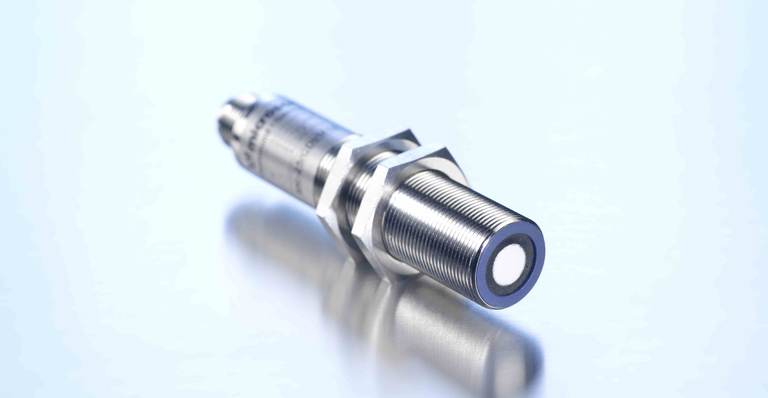

Sensorbild
3D Schallkeule
Maßzeichnung
Anschlussbild
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

SAT STEP IGS IPT PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung
Bitte anfragen
  • 1 x analog 0-10 V 1 x analog 0-10 V
  • 350 mm 350 mm
30 - 350 mm
zylindrisch M18
analoge Distanzmessung
hohe Chemiebeständigkeit
Edelstahlausführung

Ultraschall-spezifisch

Echo-Laufzeitmessung
320 kHz
30 mm
250 mm
350 mm
0,069 mm bis 0,101 mm, abhängig vom eingestellten Analogfenster
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)

Elektrische Daten

10 V bis 30 V DC, verpolfest
± 10 %
≤ 40 mA
5-poliger M12-Rundsteckverbinder

Ausgänge

Analogausgang
Spannung: 0-10 V, kurzschlussfest
steigend/fallend einstellbar
24 ms
< 300 ms

Eingänge

Com-Eingang
Teach-in-Eingang

Gehäuse

Edelstahl, Kunststoffteile: PBT
mit PEEK-Folie beschichtet, PTFE-O-Ring
IP 67
-25°C bis +70°C
-40°C bis +85°C
43 g

Ausstattung/Besonderheiten

ja
Com-Eingang
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
ja
nein
1 x LED gelb: Objekt im Fenster
hohe Chemiebeständigkeit
Edelstahlausführung
