mic-35/IU/M

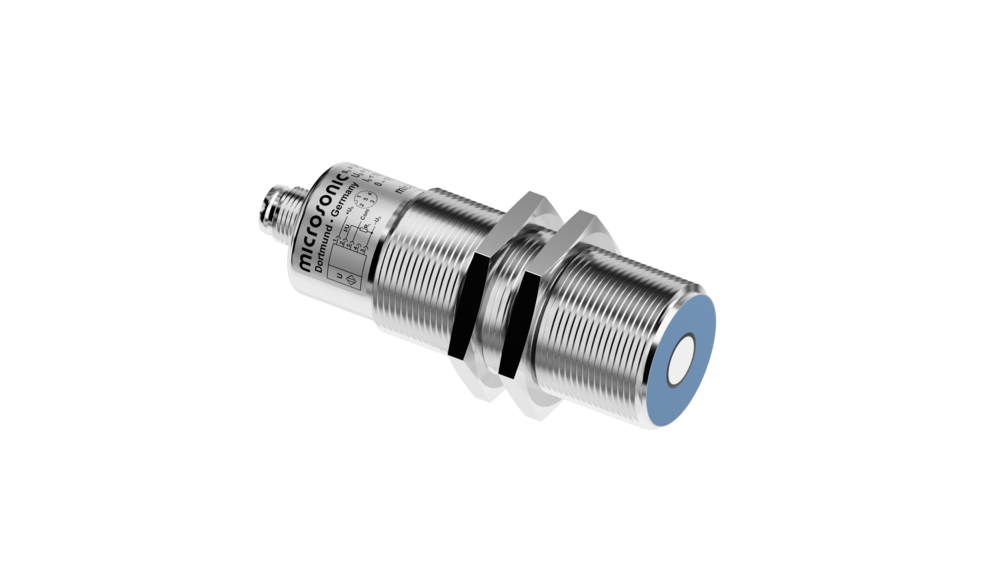

Bild von dem mic+35 Ultraschallsensor
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

SAT STEP IGS IPT PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung
  • 1 x analog 4-20 mA + 0-10 V 1 x analog 4-20 mA + 0-10 V
  • 600 mm 600 mm
65 - 600 mm
zylindrisch M30
analoge Distanzmessung
Metallstecker für raue Einsatzbedingungen

Ultraschall-spezifisch

Echo-Laufzeitmessung
400 kHz
65 mm
350 mm
600 mm
0,18 mm
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)

Elektrische Daten

9 V bis 30 V DC, verpolfest
± 10 %
≤ 55 mA
5-poliger M12-Rundsteckverbinder

Ausgänge

Analogausgang
Strom: 4-20 mA / Spannung: 0-10 V (bei UB ≥ 15 V), kurzschlussfest
steigend/fallend einstellbar
64 ms
< 420 ms

Eingänge

Com-Eingang
Teach-in-Eingang

Gehäuse

Messingrohr vernickelt, Kunststoffteile: PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 67
-25°C bis +70°C
-40°C bis +85°C
200 g
Kabelanschluss (auf Anfrage)

Ausstattung/Besonderheiten

ja
Com-Eingang Control-Eingang
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
ja
nein
keine
Metallstecker für raue Einsatzbedingungen

Zubehör

KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
