Archivsensor
nano-15/CE

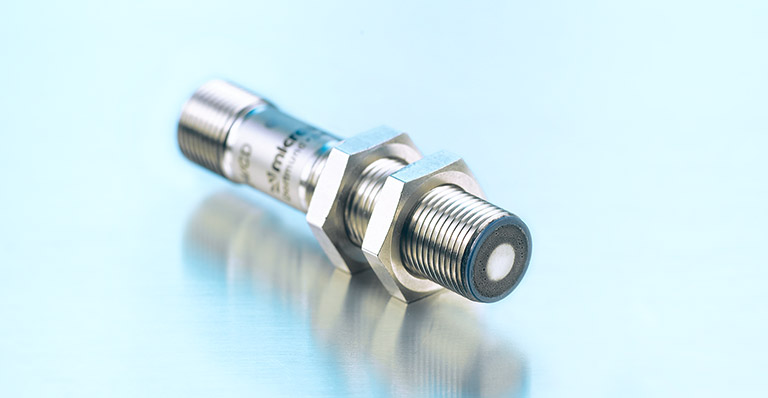

Sensorbild
3D Schallkeule
Maßzeichnung
Anschlussbild
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

SAT STEP IGS IPT PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung
nano-15/CF
  • 1 x npn 1 x npn
  • 250 mm 250 mm
20 - 250 mm
zylindrisch M12
Näherungsschalter/Reflexionstaster
Reflexionsschranke
Fensterbetrieb
schlankes Schallfeld
UL Listed

Ultraschall-spezifisch

Echo-Laufzeitmessung
380 kHz
20 mm
150 mm
250 mm
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)

Elektrische Daten

10 V bis 30 V DC, verpolfest
± 10 %
≤ 25 mA
4-poliger M12-Rundsteckverbinder

Ausgänge

Schaltausgang
npn: Imax = 200 mA (-UB+2V)
Schließer/Öffner einstellbar, kurzschlussfest
2,0 mm
31 Hz
24 ms
< 300 ms

Eingänge

Teach-in-Eingang

Gehäuse

Messingrohr vernickelt, Kunststoffteile: PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 67
-25°C bis +70°C
-40°C bis +85°C
15 g

Ausstattung/Besonderheiten

Teach-in
Teach-in über Com-Eingang an Pin 2
1 x LED grün: Betrieb, 1 x LED gelb: Schaltzustand
schlankes Schallfeld
UL Listed

Zubehör

KST4A-2/M12
KST4A-5/M12
KST4G-2/M12
KST4G-5/M12
