Archivsensor
ucs-24/CEE/QM

Sensorbild
3D Schallkeule
Maßzeichnung

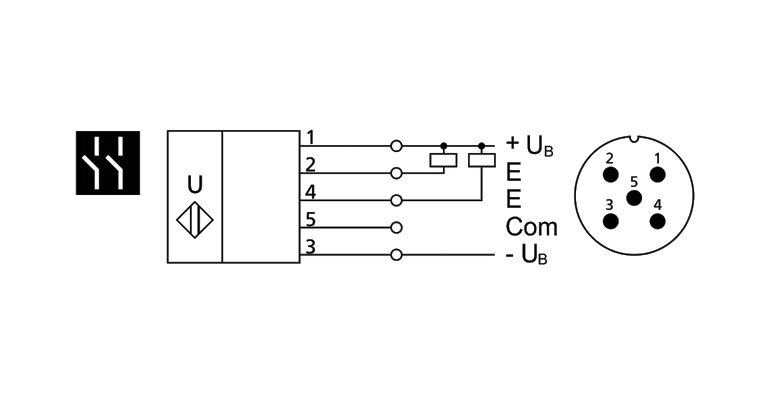

Anschlussbild
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

SAT STEP IGS IPT PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung
Bitte anfragen
  • 2 x npn 2 x npn
  • 350 mm 350 mm
55 - 350 mm
quaderförmig
Näherungsschalter/Reflexionstaster
Reflexionsschranke
Fensterbetrieb
quaderförmig

Ultraschall-spezifisch

Echo-Laufzeitmessung
500 kHz
55 mm
240 mm
350 mm
0,10 mm
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)

Elektrische Daten

10 V bis 30 V DC, verpolfest
± 10 %
≤ 40 mA
5-poliger M12-Rundsteckverbinder

Ausgänge

Schaltausgang
npn: Imax = 200 mA (-UB+2V)
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
npn: Imax = 200 mA (-UB+2V)
Schließer/Öffner einstellbar, kurzschlussfest
2,0 mm
25 Hz
24 ms
< 300 ms

Eingänge

Com-Eingang

Gehäuse

Zink Druckguss, Kunststoffteile: PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 67
-25°C bis +70°C
-40°C bis +85°C
75 g

Ausstattung/Besonderheiten

ja
1 Taster Com-Eingang
Teach-in über Taster
LCA-2 mit LinkControl
ja
nein
1 x Duo-LED; grün: Betrieb / gelb: Schaltzustand
quaderförmig

Zubehör

KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
LCA-2
LCA-2 Koffer
