Archivsensor
wms-4/4D
Ultraschall-spezifisch
Echo-Laufzeitmessung
0,36 mm
± 0,15 % im Multiplexbetrieb, ± 0,45 % im Synchronbetrieb
Temperaturdrift 0,17 %/K
Elektrische Daten
20 V bis 30 V DC, verpolfest
± 10 %
≤ 50 mA (ohne Sensoren)
Schraubklemmen, Leiterquerschnitt 1,5 mm2
Ausgänge
Schaltausgang
pnp: Imax = 500 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
pnp: Imax = 500 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
pnp: Imax = 500 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
pnp: Imax = 500 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
pnp: Imax = 500 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
pnp: Imax = 500 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
pnp: Imax = 500 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
pnp: Imax = 500 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Eingänge
Control-Eingang
Steuerung
Über ein 0...20 mA Signal am Control-Eingang (Shift) lassen sich die eingestellten Schaltpunkte gleichzeitig verschieben.

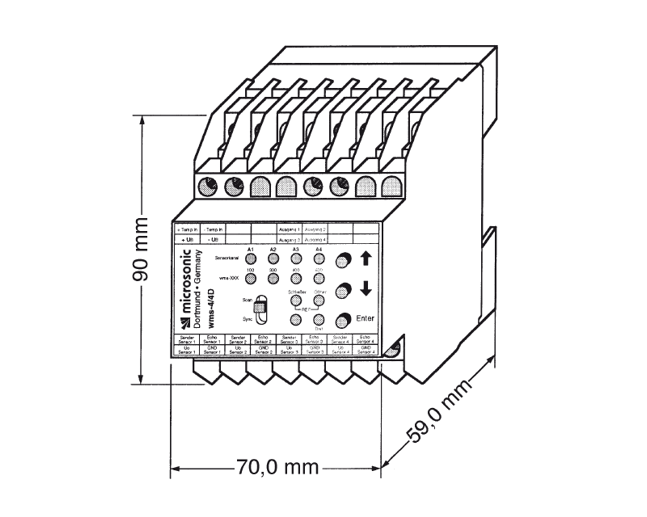

Gehäuse
Kunststoffgehäuse mit 24 Schraubklemmen, geeignet für Hutschinenmontage DIN EN 50022-35
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 20
-20°C bis +70°C nicht kondensierend
-40°C bis +85°C
200 g
Ausstattung/Besonderheiten
nein
3 Taster, 1 Schiebeschalter
am Auswertegerät
ja
ja
4 x LED gelb: Schaltzustand, 7 x LED grün: Anzeige und Programmierung
