Archivsensor
wms-4/4D/251/Y1

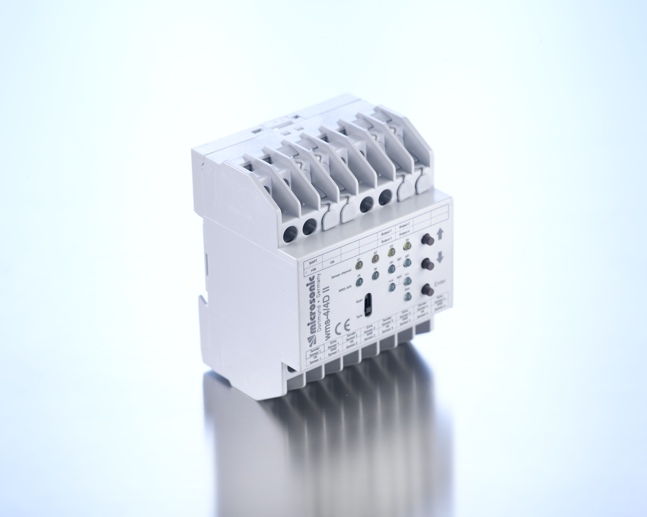

Sensorbild

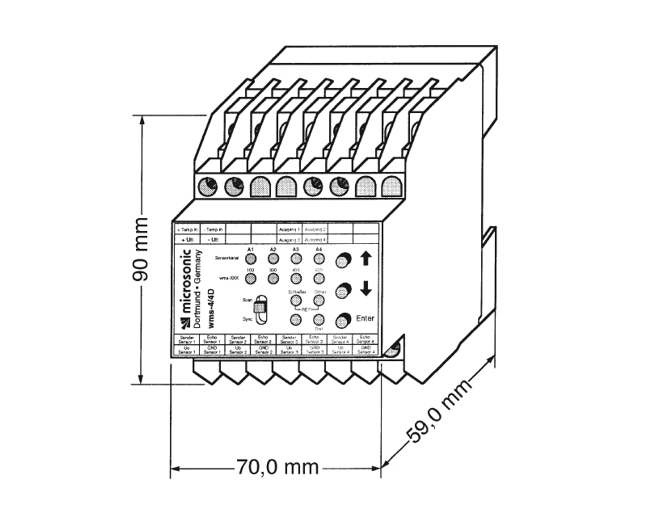

Maßzeichnung
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Zulassungen und Zertifikate

EU-Konformitätserklärung
Bitte anfragen
  • 4 x pnp 4 x pnp
quaderförmig
Auswertegerät
Archivsensor
für Sensoren wms-251/RT und wms-501/RT

Ultraschall-spezifisch

Echo-Laufzeitmessung
0,36 mm
± 0,15 % im Multiplexbetrieb, ± 0,45 % im Synchronbetrieb
Temperaturdrift 0,17 %/K

Elektrische Daten

20 V bis 30 V DC, verpolfest
± 10 %
≤ 50 mA (ohne Sensoren)
Schraubklemmen, Leiterquerschnitt 1,5 mm2

Ausgänge

Schaltausgang
pnp: Imax = 500 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
pnp: Imax = 500 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
pnp: Imax = 500 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
pnp: Imax = 500 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest

Eingänge

Control-Eingang

Steuerung

Über ein 0...20 mA Signal am Control-Eingang (Shift) lassen sich die eingestellten Schaltpunkte gleichzeitig verschieben.

Gehäuse

Kunststoffgehäuse mit 24 Schraubklemmen, geeignet für Hutschinenmontage DIN EN 50022-35
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 20
-20°C bis +70°C nicht kondensierend
-40°C bis +85°C
200 g

Ausstattung/Besonderheiten

nein
3 Taster, 1 Schiebeschalter
am Auswertegerät
ja
ja
4 x LED gelb: Schaltzustand, 7 x LED grün: Anzeige und Programmierung
Archivsensor
für Sensoren wms-251/RT und wms-501/RT
