zws-25/CE/QS

Bild vom zws-25 Ultraschall-Näherungsschalter
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

SAT STEP IGS IPT

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung
  • 1 x npn 1 x npn
  • 350 mm 350 mm
30 - 350 mm
quaderförmig
Näherungsschalter/Reflexionstaster
Reflexionsschranke
Fensterbetrieb

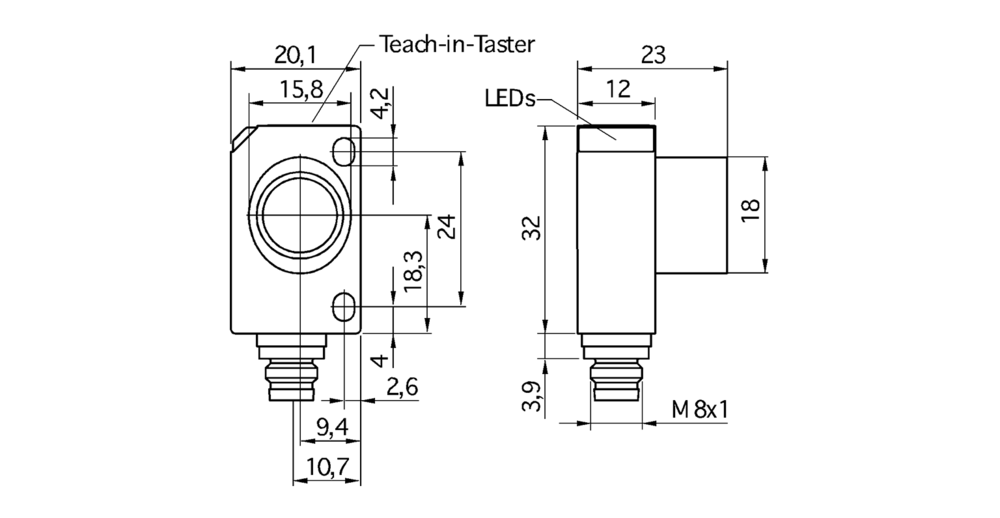

kleine quaderförmige Bauform
schlankes Schallfeld

Ultraschall-spezifisch

Echo-Laufzeitmessung
320 kHz
30 mm
250 mm
350 mm
0,20 mm
± 0,15 %
Temperaturdrift 0,17 %/K

Elektrische Daten

20 V bis 30 V DC, verpolfest
± 10 %
≤ 35 mA
4-poliger M8-Rundsteckverbinder

Ausgänge

Schaltausgang
npn: Imax = 200 mA (-UB+2V)
Schließer/Öffner einstellbar, kurzschlussfest
2,0 mm
31 Hz
20 ms
< 300 ms

Eingänge

Synchronisations-Eingang

Steuerung

Fremdsynchronisation durch Rechtecksignal mit einer definierten Pulsbreite

Gehäuse

ABS
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 67
-25°C bis +70°C
-40°C bis +85°C
11 g

Ausstattung/Besonderheiten

nein
1 Taster
Teach-in über Taster
ja
nein
1 x LED grün: Betrieb, 1 x LED gelb: Schaltzustand
kleine quaderförmige Bauform
schlankes Schallfeld

Zubehör

KST4A-2/M8
KST4A-5/M8
KST4G-2/M8
KST4G-5/M8
MW-ZWS 1
SyncBox2
