Doppelbogenkontrolle

Anwendungsbereiche

Druck und Papier Verpackung Zweikopf-Sensoren Weitere

Die Doppelbogenkontrolle erkennt zwei oder mehr übereinander liegende Bogen oder Blätter. Die Sensorfamilie dbk+4 ist bestens geeignet für den Einsatz an Papier verarbeitenden Maschinen wie Bogendruckmaschinen, Druckern, Kopierern oder Zusammentragmaschinen oder für die Batteriezellenproduktion. Bei dickeren Materialien, Kunststoffplatten und groben Wellpappen kommt die dbk+5 Doppelbogenkontrolle zum Einsatz.

SENSOREN FÜR DIESEN ANWENDUNGSBEREICH

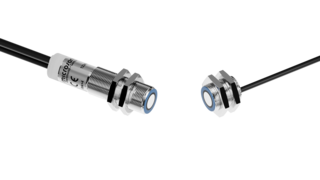

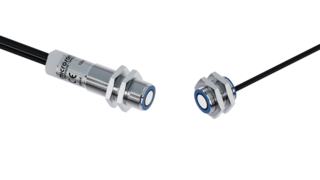

dbk+4/3CFF/M18 E+S

dbk+4/3CFF/M18 E+S

Arbeitsbereich: Papiere mit Grammaturen von 20 g/m2 bis 1.200 g/m2, Washi, metallkaschierte Bogen und Folien bis 0,4 mm Dicke, Selbstklebefolien, Bleche bis 0,3 mm, Feinstwellpappen, Wafer, Leiterplatten
Gehäuse: zylindrisch M18
Ausgänge: 2 x Push-Pull

Besonderheit: kein Teach-in erforderlich

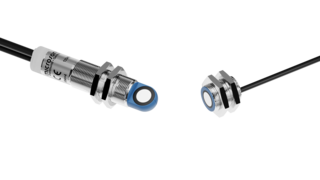

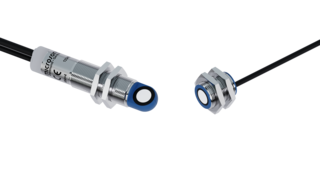

dbk+4/WK/3CFF/ M18 E+S

dbk+4/WK/3CFF/ M18 E+S

Arbeitsbereich: Papiere mit Grammaturen von 20 g/m2 bis 1.200 g/m2, Washi, metallkaschierte Bogen und Folien bis 0,4 mm Dicke, Selbstklebefolien, Bleche bis 0,3 mm, Feinstwellpappen, Wafer, Leiterplatten
Gehäuse: zylindrisch M18 mit radial angeordnetem Ultraschallwandler (90°-Winkelkopf)
Ausgänge: 2 x Push-Pull

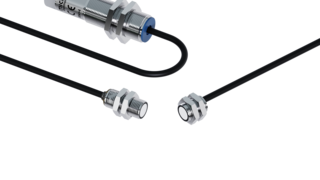

dbk+4/M12/3CFF/ M18 E+S

dbk+4/M12/3CFF/ M18 E+S

Arbeitsbereich: Papiere mit Grammaturen von 20 g/m2 bis 1.200 g/m2, Washi, metallkaschierte Bogen und Folien bis 0,2 mm Dicke, Selbstklebefolien, Bleche bis 0,3 mm
Gehäuse: zylindrisch M12 mit ausgelagertem Ultraschallwandler
Ausgänge: 2 x Push-Pull
